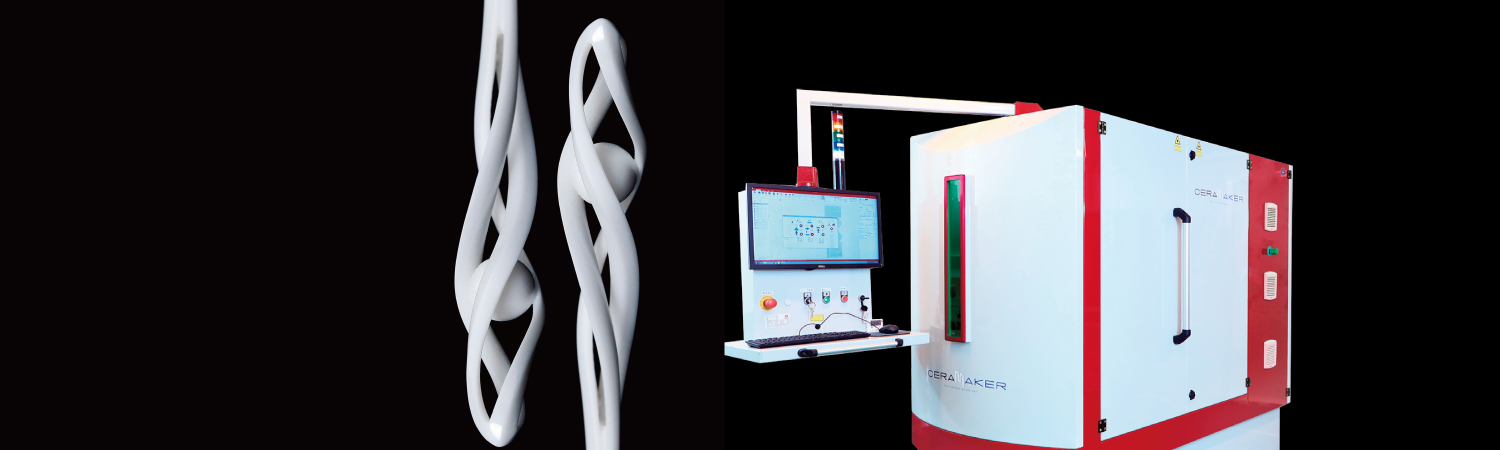

セラミックス3Dプリンター

高精度で高強度、緻密性の高い造形を実現する独自のテクノロジー

CERAMAKERは光硬化性樹脂のバインダーにセラミック粉末を高密度で充填したペースト材料を紫外線レーザーで硬化させ、高精度でハンドリング強度の高いパーツを造形できます。造形物は脱脂、焼結のプロセスを経て、CIMによる成形品に遜色ない強度、密度を持つ部品となります。

独自の成形品サポート材フリー機構 ※機種・形状によります。

目的物の造形に必要なサポート材を外す際、加工が必要な場合や痕が残るという問題が発生することがあります。CERAMAKER は、サポート痕を残さずに部品を生産でき精度の高い品質を確保できます。

成形品サポート材フリー機構


高密度・高強度を実現した液槽光重合法を採用

CERAMAKERは、光硬化性樹脂のバインダーにセラミック粉末を高密度で充填したペースト材料を紫外線レーザーで選択的に硬化させ積層していくことで、高精度で強度の高い造形物ができます。

液槽光重合法


小さいサイズの複雑形状や中空品製造にも最適

従来の成形技術では、対応が難しく製品化出来なかった複雑形状品や軽量化や高機能化を実現する中空構造品の製造が容易になります。

中空形状

「中空形状」

極小・複雑形状

「極小・複雑形状」

中空品診断図

「中空品診断図」



大型プレートを使用して最大450mmの部品生産を実現

大型部品の造形はもちろん、小ロットの生産や小型部品の多品種同時生産に最適。

大型プレート

プレートサイズ:

  • 〈CERAMAKER C3600〉600mm×600mm×300mm
  • 〈CERAMAKER C1000〉320mm×320mm×200mm
  • 〈CERAMAKER C900〉300mm×300mm×100mm
  • 〈CERAMAKER C101〉100mm×100mm×150mm



積層別特長比較表

積層別特長比較表


3DMIX セラミックス3Dプリンター用ペースト・スラリー

お客様の使用用途や環境に合わせ、熱的特性や剛性、密度、熱膨張係数など、最適な機能を備えたセラミックスの選択が可能です。お客様のニーズに合わせた調合サービスもしております。

3DMIXラインナップ

  • ジルコニア(ZrO2)
  • アルミナ(Al2O3)
  • ハイドロキシアパタイト(HAP/TCP)
  • 窒化ケイ素(Si3N4)
  • 窒化アルミ(AlN)
  • アルミナ強化ジルコニア、(ZrO2-Al2O3)
  • コーデイェライト
  • ジルコニア8Y
3DMIX


3DMIX を再利用

3Dプリントで余った3DMIXの再利用が可能です。未硬化ペーストや造形後のタンクに残ったペーストを回収、再利用ができます。

3DMIX再利用


シンプルでコンパクトな製造ライン

主な機器は、3Dプリンター、バインダーを脱脂するための脱脂炉(オプション)、高温で加熱し焼結体をつくる焼成炉(オプション)の3つの機器で構成されています。

製造ライン1

製造ライン2


主な用途

CERAMAKERは、最も要求が厳しい仕様が求められる航空宇宙分野から、人体に影響を及ぼす可能性のあるデリケートな生体医療分野、半導体・液晶分野、自動車分野などの各種製造業のお客さまのものづくりの現場で活躍しています。

用途1 用途2
  • デザイン確認
  • 設計・機能評価
  • 固定治具、組み立て治具
  • 製品製造(中空構造、複雑形状etc)



CERAMAKER基本仕様

【本製品はお問い合わせによる対応となります】

内訳
販売価格
(単価 × 入数)
注文数

C3600【造形方式】液槽光重合法(光造形法)

製品詳細
レーザースポット径:60μm
有効造形エリア(幅×奥行き×高さ):600mm × 600mm × 300mm
販売価格
(単価 × 入数)
注文数
ご注文には
ログインしてください

C1000【造形方式】液槽光重合法(光造形法)

製品詳細
レーザースポット径:60μm
有効造形エリア(幅×奥行き×高さ):320mm×320mm×200mm
販売価格
(単価 × 入数)
注文数
ご注文には
ログインしてください

C900【造形方式】液槽光重合法(光造形法)

製品詳細
レーザースポット径:35μm
有効造形エリア(幅×奥行き×高さ):300mm × 300mm × 100mm
販売価格
(単価 × 入数)
注文数
ご注文には
ログインしてください

C101【造形方式】液槽光重合法(光造形法)

製品詳細
レーザースポット径:60μm
有効造形エリア(幅×奥行き×高さ):100mm × 100mm × 150mm
販売価格
(単価 × 入数)
注文数
ご注文には
ログインしてください
※仕様は予告なく変更されることがあります。 問い合わせする
