①米国RGB Spectrum社 ウォールプロセッサ
複数のPC等の映像を、複数のディスプレイで構成した大画面に、自由に配置をして一か所で多くの情報を確認する、コントロールルームのような場所で利用されています。

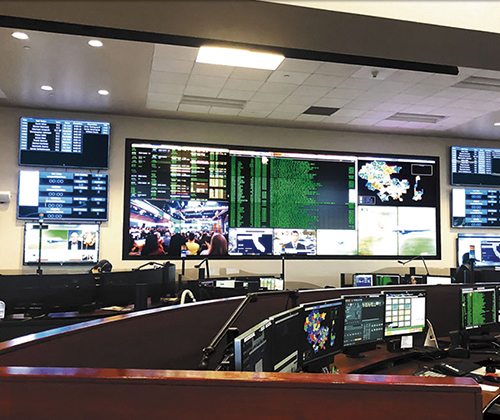

コントロールルーム
指令管制システムに対応したセキュアで信頼性の高いAV・KVMソリューション
コントロールルームでは、状況を正確に把握し、迅速かつ適切な意思決定を行うことが求められます。当社では、映像表示システム、KVMソリューション、AV信号伝送、システム制御技術を組み合わせ、ミッションクリティカルな運用を支える高性能なコントロールルームソリューションをご提案しています。オペレーションセンター、危機管理室、交通管制、エネルギー監視、自治体、防衛・セキュリティ分野など、高い信頼性が求められる現場において、多数の映像・音声・コンピューター情報を統合し、効率的な監視・操作環境を実現します。複数メーカーの製品を組み合わせることで、お客様の運用に最適なシステムを構築し、将来の拡張性にも柔軟に対応します。
CONTROL ROOM
コントロールルーム
指令管制システムに対応したセキュアで
信頼性の高いAV・KVMソリューション
コントロールルームでは、状況を正確に把握し、迅速かつ適切な意思決定を行うことが求められます。当社では、映像表示システム、KVMソリューション、AV信号伝送、システム制御技術を組み合わせ、ミッションクリティカルな運用を支える高性能なコントロールルームソリューションをご提案しています。

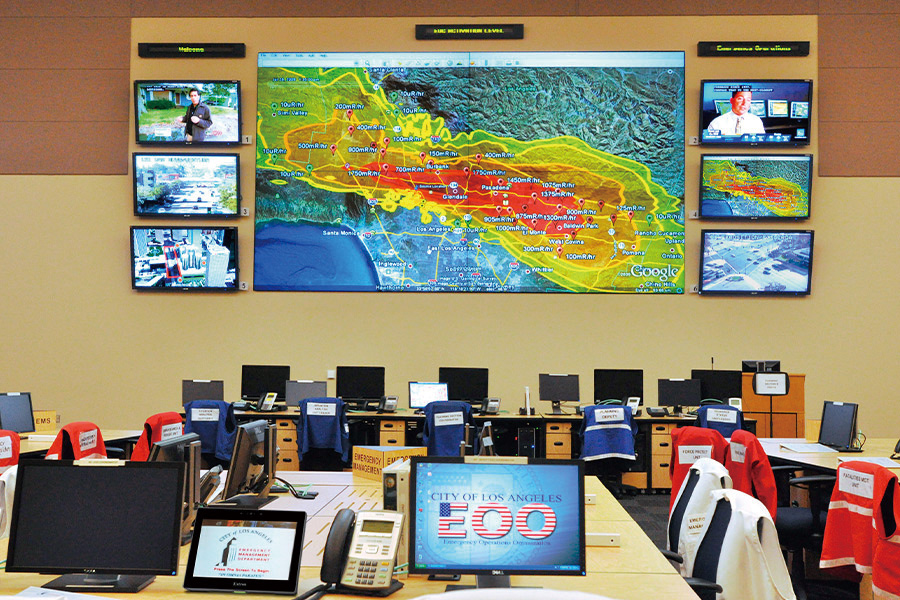

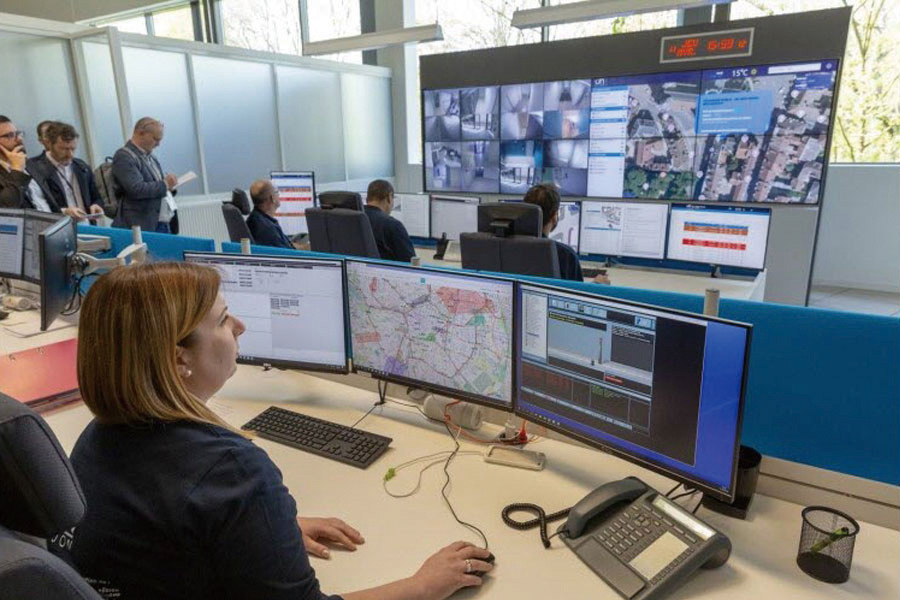

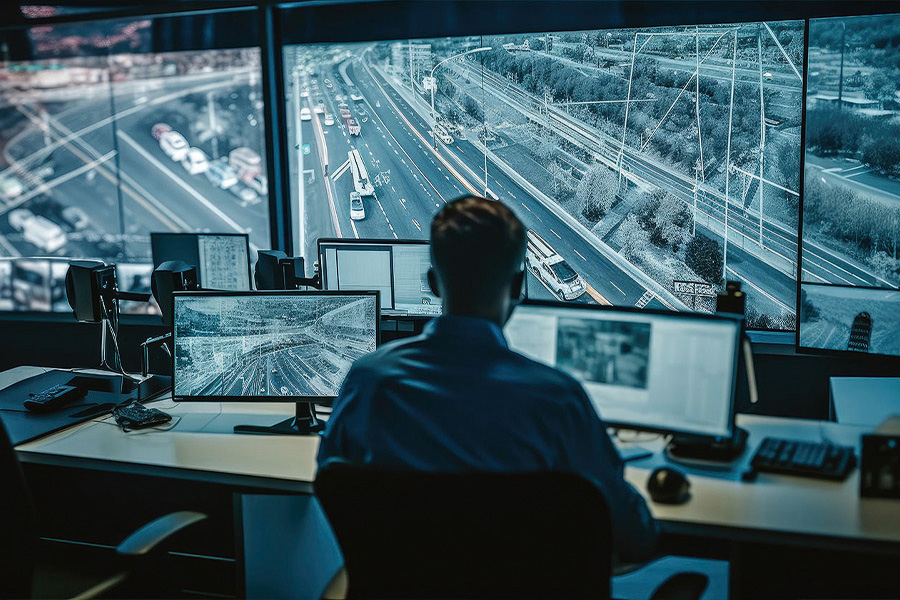

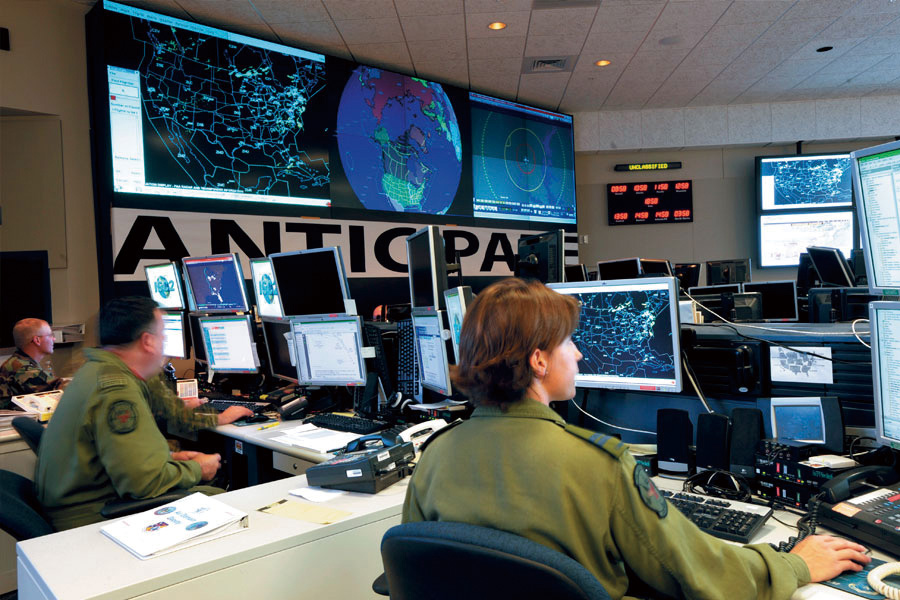

オペレーションセンター、危機管理室、交通管制、エネルギー監視、自治体、防衛・セキュリティ分野など、高い信頼性が求められる現場において、多数の映像・音声・コンピューター情報を統合し、効率的な監視・操作環境を実現します。複数メーカーの製品を組み合わせることで、お客様の運用に最適なシステムを構築し、将来の拡張性にも柔軟に対応します。
将来に対応する設計
コントロールルームでは、システムの長期運用や将来的な機能追加にも対応できる柔軟性が重要です。
当社では、高性能な映像処理、KVMシステム、AV信号伝送、制御システムを組み合わせることで、操作性・信頼性・拡張性に優れたシステムをご提案しています。
複数メーカーの優れた製品を組み合わせ、コントロールルームに求められる「見える・つながる・操作できる」をワンストップで実現します。
システム例

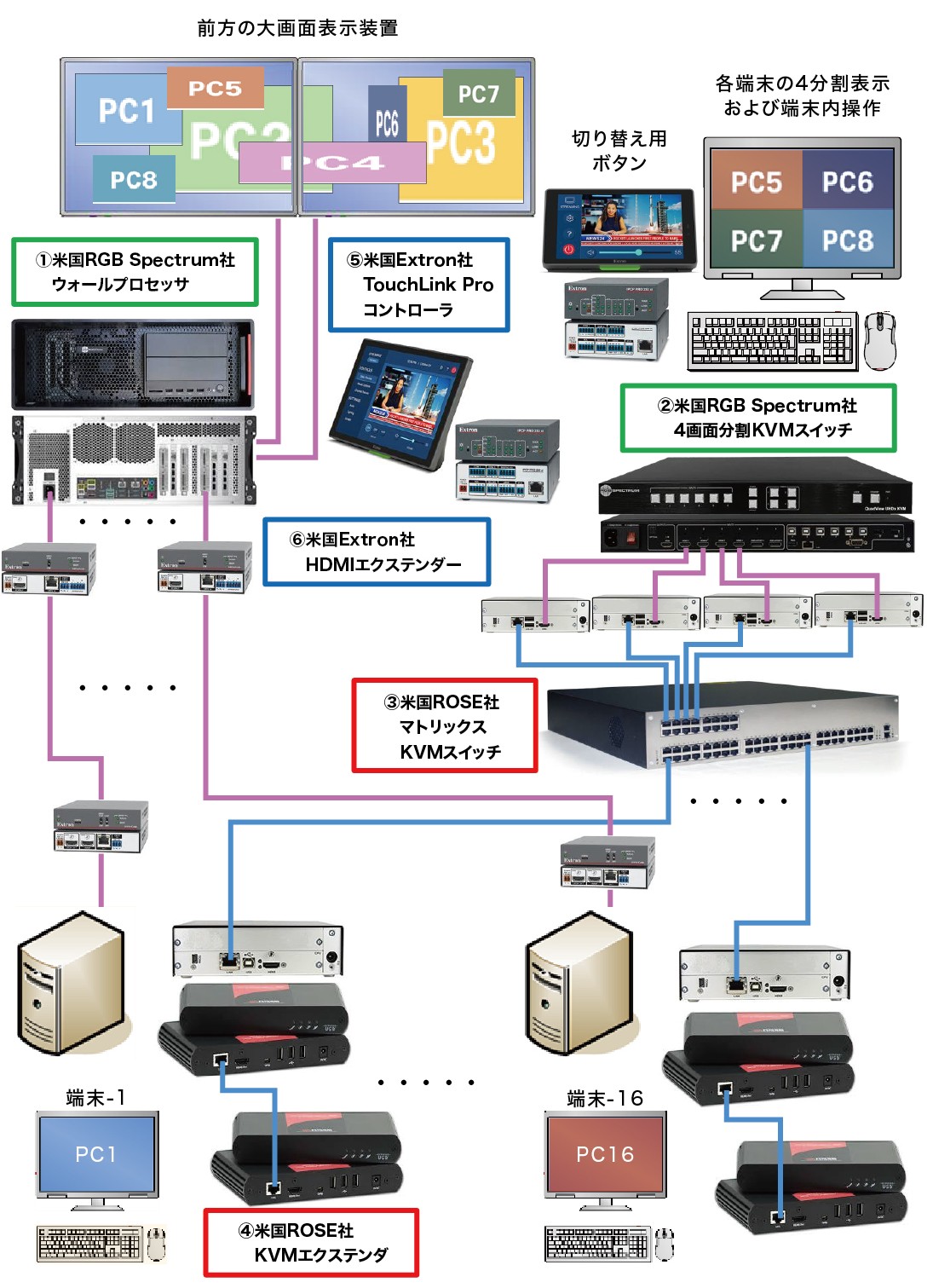

コントロールルームでのAV機器の構成例
紹介事例の簡単な説明
コントロールルーム向け統合監視・操作システム
本システムは、多数のオペレーターが利用するコントロールルームにおいて、複数のコンピューターや映像情報を効率的に監視・操作するための統合ソリューションです。各オペレーターが使用する端末画面は、KVMスイッチャーおよびKVMエクステンダーを利用することで、離れた場所にある指導席や監視席へ自由に表示・切り替えることができます。
また、必要に応じて各端末を遠隔から操作することも可能です。前方に設置された大型マルチディスプレイには、ウォールプロセッサーを用いて複数の映像やコンピューター画面を自由なレイアウトで同時表示することができます。さらに、用途に応じた複数の画面レイアウトをあらかじめ登録しておくことで、コントロールプロセッサーとタッチパネルを利用し、ワンタッチで最適な表示画面へ切り替えることが可能です。このようなシステムは、教育・訓練施設だけでなく、エネルギー、防災、交通、製造、公共インフラ、宇宙関連施設など、高い信頼性と迅速な情報共有が求められるコントロールルームで幅広く活用されています。
紹介事例で使用している製品一覧

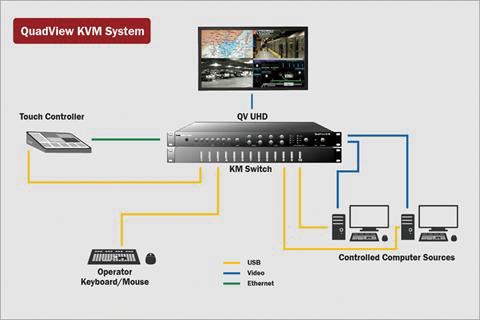

②米国RGB Spectrum社 4画面分割KVMスイッチ
4台のPCのキーボードとマウスとビデオおよびUSBやオーディオの信号を1台のディスプレイやタッチパネル画面で4面監視と全画面での操作を切り替えながら操作できるKVMスイッチです。

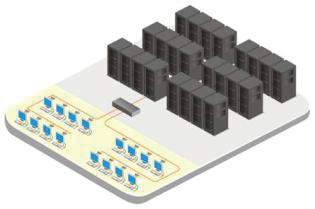

③米国ROSE社 マトリックスKVMスイッチ
複数のPCのキーボードとマウスとビデオの信号を離れた距離の複数のユーザーへ延伸および切替を行う装置で、サーバルームやコントロールルームで使用されています。

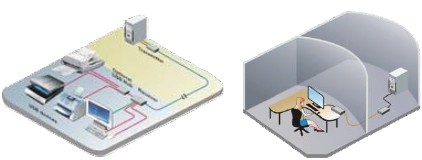

④米国ROSE社 KVMエクステンダ
PCのキーボードとマウスとビデオとUSB機器やオーディオ等の信号を離れた場所に延伸するための装置。ツイストペアケーブルや光ケーブルを利用して遅延なく遠隔操作可能です。

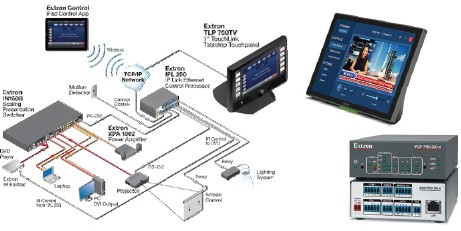

⑤米国Extron社 TouchLink Proコントローラ
コントロールプロセッサーと併用して、様々なメーカーのAV機器の制御を、プログラミング不要のコンフィグ方式で容易にシステム構築が可能なタッチパネル制御装置です。スイッチャーやウォールプロセッサーやオーディオシステムなどを制御してコントロールルームの運用をおこなうことが出来ます。

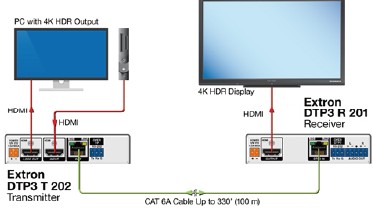

⑥米国Extron社 HDMIエクステンダー
ツイストペアケーブルを利用して映像などを延伸するDTPエクステンダー。HDMIや音声や電力や制御信号を1本のCAT6Aケーブルで最長100m伝送可能。同様の製品で、長距離ケーブルでも安定して表示するためのイコライザーや、光ケーブル信号に変換してそのまま接続できるHDMI光ケーブル等も販売しています。
各製品のメーカー紹介
世界のコントロールルームを支える映像表示・統合ソリューション

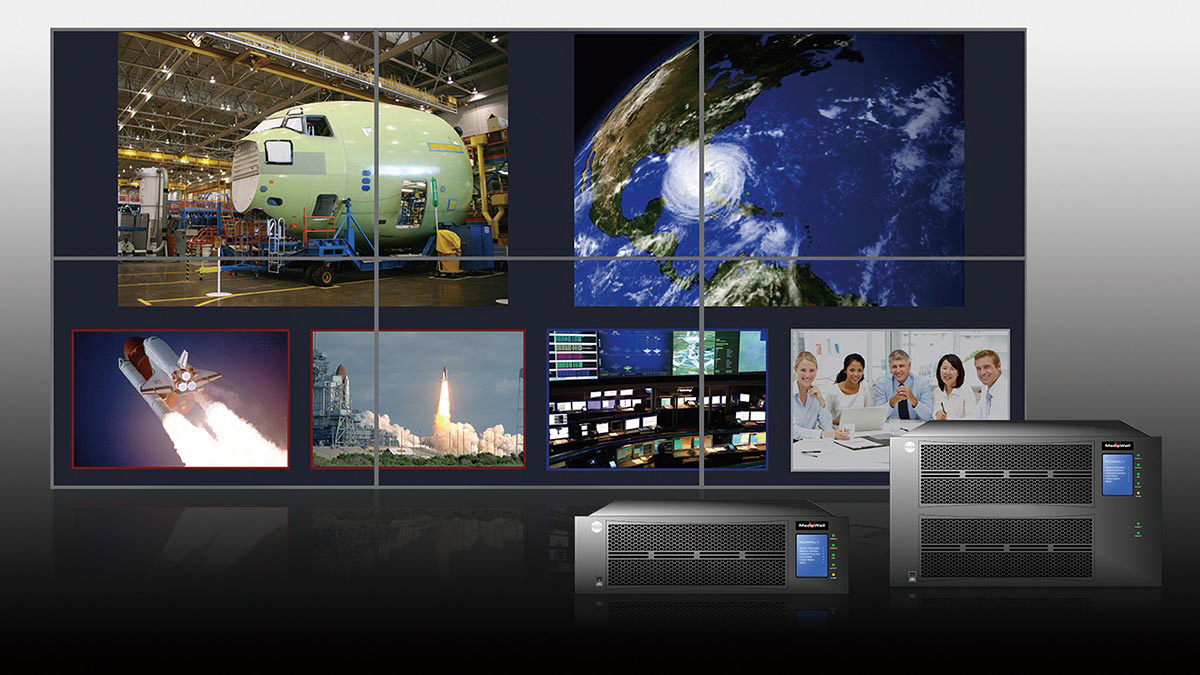

RGB Spectrumは、1983年にアメリカで設立された、映像表示・ビデオウォール・KVM・AV over IPソリューションの専門メーカーです。防衛、公共安全、交通、電力、空港、エネルギー、医療など、高い信頼性が求められるコントロールルーム向け製品を世界中へ提供しています。
複数のPCやネットワーク映像を一つの大型ディスプレイへ自由にレイアウト表示できるウォールプロセッサや、オペレーターが必要な情報へ瞬時にアクセスできるマルチビューア・KVMシステムなどをラインアップし、リアルタイムな状況把握と迅速な意思決定を支援します。
近年ではAV over IP技術にも注力しており、大規模なコントロールルームでも柔軟なシステム構築と将来の拡張性を実現しています。24時間365日の安定稼働が求められるミッションクリティカルな現場において、高性能・高信頼性を兼ね備えたソリューションを提供しています。

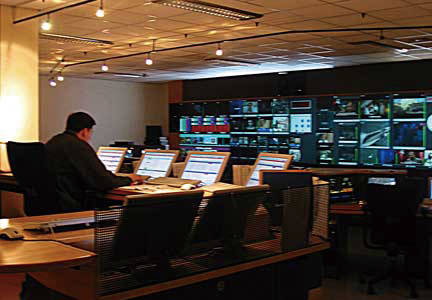

世界のコントロールルームを支えるKVMソリューションのパイオニア
ROSE Electronicsは、アメリカ・テキサス州に本社を置くKVM（Keyboard・Video・Mouse）ソリューションのパイオニアとして知られるメーカーです。1980年代からKVM技術の開発を手掛け、現在ではKVMスイッチ、KVMエクステンダー、KVM over IPなど、幅広い製品を世界中へ提供しています。
コントロールルームやネットワークオペレーションセンター（NOC）、データセンター、放送設備、防衛・公共インフラなどでは、複数のコンピューターを限られた人数で効率よく監視・操作することが求められます。ROSE ElectronicsのKVMソリューションは、離れた場所にあるPCやサーバーをリアルタイムかつ低遅延で操作でき、安全性と運用効率の向上に貢献しています。
豊富な製品ラインアップと高い信頼性を備えたROSE Electronicsは、世界中のミッションクリティカルな現場で採用されており、コントロールルームに欠かせないKVMソリューションを提供しています。RGB Spectrumが「情報を見せる」技術なら、ROSE Electronicsは「情報を操作する」技術を提供しています。

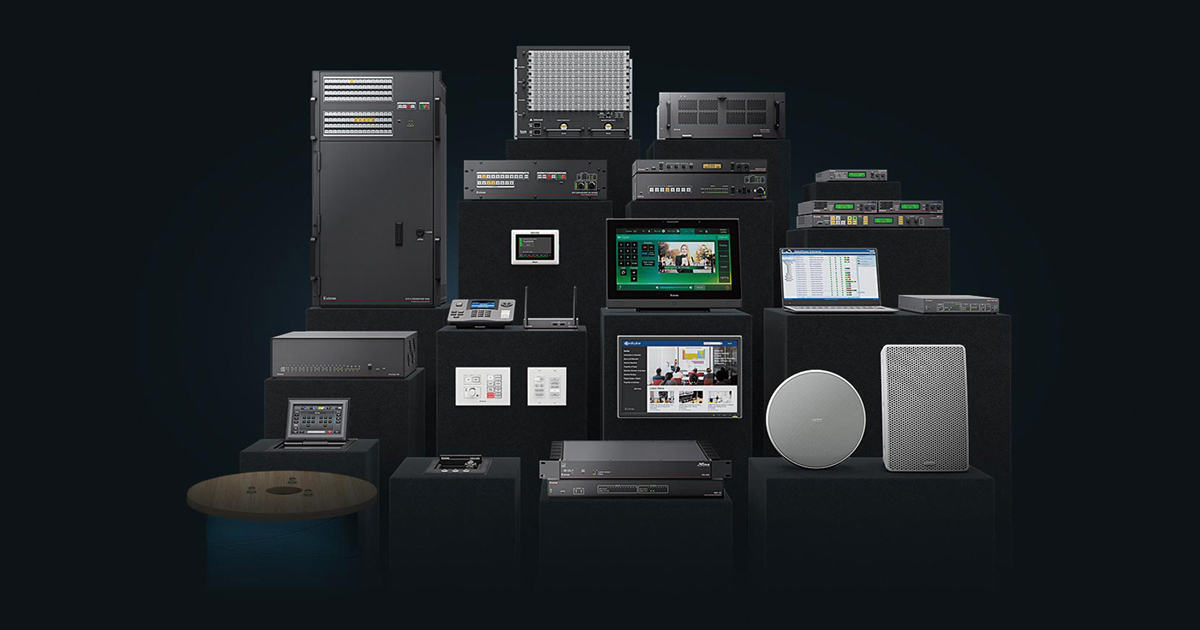

世界のプロフェッショナルAVシステムを支える制御・信号伝送ソリューション
Extron（エクストロン）は、1983年にアメリカで設立された業務用AVシステムのリーディングメーカーです。映像・音声のスイッチング、信号伝送、AV over IP、システム制御など幅広い製品を展開し、世界30か所以上の拠点からグローバルにサービスとサポートを提供しています。
教育機関、企業、放送局、官公庁、医療機関、コントロールルームなど、高い信頼性が求められる施設に数多く導入されており、複雑なAVシステムをシンプルかつ安定して運用できる環境を実現しています。タッチパネルによる直感的な操作や、AV機器を一元管理するコントロールシステムは、多くのプロフェッショナル現場で活用されています。
また、Extronは製品だけでなく、設計支援・技術サポート・トレーニングまで含めた「Service・Support・Solution（S3）」を企業理念として掲げています。高品質な製品と充実したサポート体制により、長期にわたり安心して運用できるAVシステムを提供しています。
RGB Spectrumが「映像を見せる」、ROSE Electronicsが「PCを操作する」、Extronが「システム全体をつなぎ、制御する」。これら3社の製品を最適に組み合わせることで、お客様の用途に合わせた高性能なコントロールルームソリューションを実現します。
