CrystalView EX HDMI
非圧縮HDMI映像とUSB周辺機器の接続距離を最大100m延長するエクステンダー
非圧縮のHDMI映像とUSB周辺機器の
接続距離を延長するための優れたソリューション
CrystalView EX
HDMI
CrystalView EX HDMIの主な特徴
- HDMI映像およびUSB 2.0信号を最大100mまで延長可能
- 最大3840×2160の非圧縮映像解像度に対応
- 36ビットカラー、およびCEC／HDCP／リップシンクのパススルーに対応
- 500mAの電源供給が可能な、3つのリモート高速USB 2.0デバイスポートを搭載
- 最大40 MbpsのUSB 2.0スループット（転送速度）
- HDMI経由の音声伝送に対応
- USBキーボード、マウス、プリンター、スキャナー、フラッシュドライブ、オーディオ機器、タッチスクリーン、Webカメラ、ゲームコントローラーなどの使用が可能
概要
CrystalView EX HDMIは、高精細モニターおよび関連するUSB周辺機器を遠隔地から表示・操作するために設計されています。非圧縮HDデジタル映像を特徴とするプロフェッショナル向け製品であり、HDMIホストデバイスから離れた場所にリモートコンソール管理ワークステーションを設置できる高性能エクステンダーです。Windows、Linux、Apple OS Xを含む、すべての主要オペレーティングシステムと互換性があります。
HDCPパススルー機能を搭載しており、HDCP対応デバイスからのデジタルコンテンツを、フレーム落ちや映像の乱れを生じさせることなく伝送可能です。USBデバイスの追加が必要な場合は、USBハブを接続してポート数を拡張することもできます。高品質な映像とデジタル音声の伝送に加え、USB 2.0以下の周辺機器との組み合わせにより、最大100mの距離において、比類のないパフォーマンスと操作性を実現。
主な活用例
操作方法
CrystalView EX HDMIのリモート受信機には、USBデバイスを接続するためのType-A USBポートが3つ搭載されています。これらのポートにUSBハブを接続することで、サポートするUSBデバイスの数を増やすことが可能です。受信機のポート1つにつき最大4台のハブを接続でき、合計で最大30台のUSBデバイスをサポートします。送信機ユニットは、コンピュータ側のUSB 2.0または1.1ホストポートに接続します。
はじめに

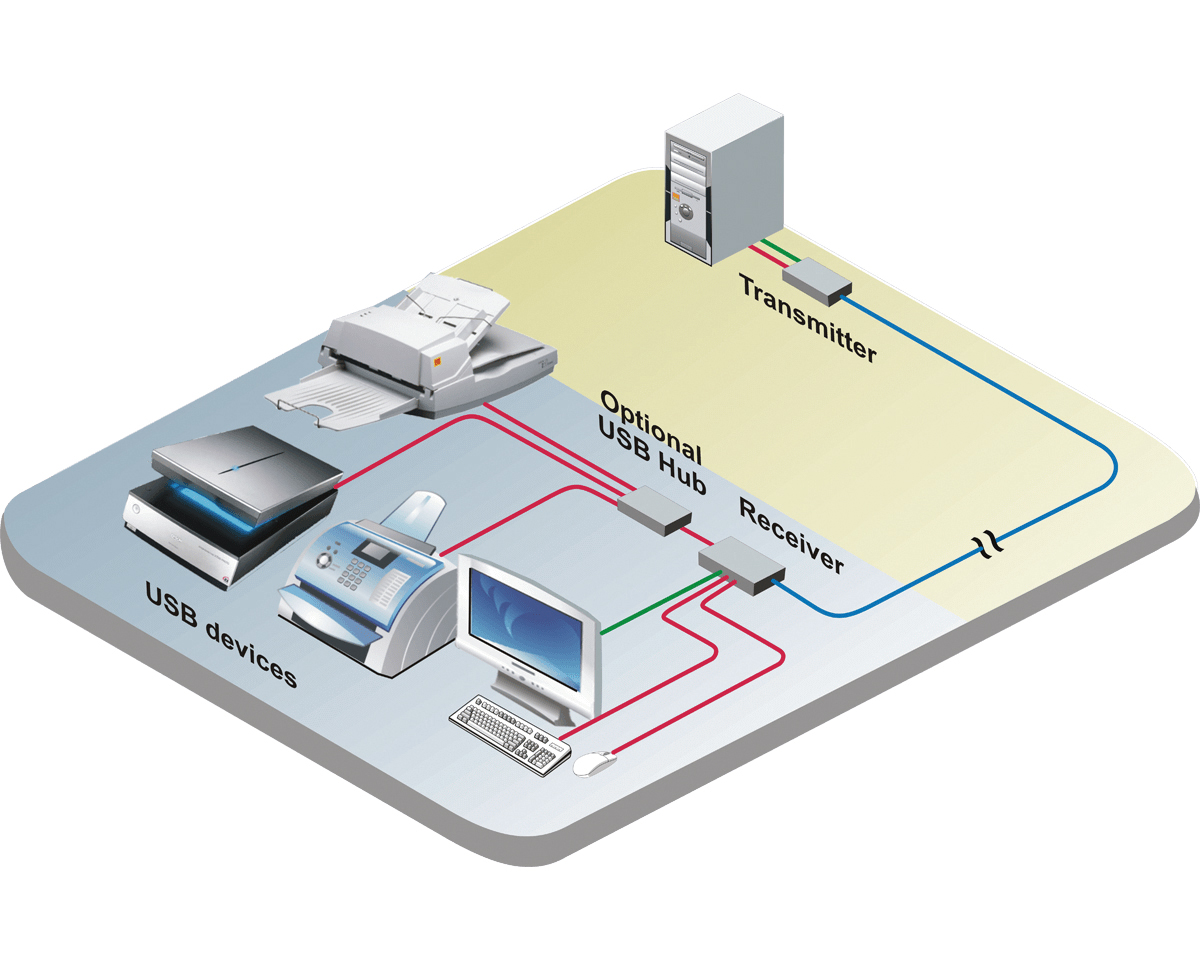

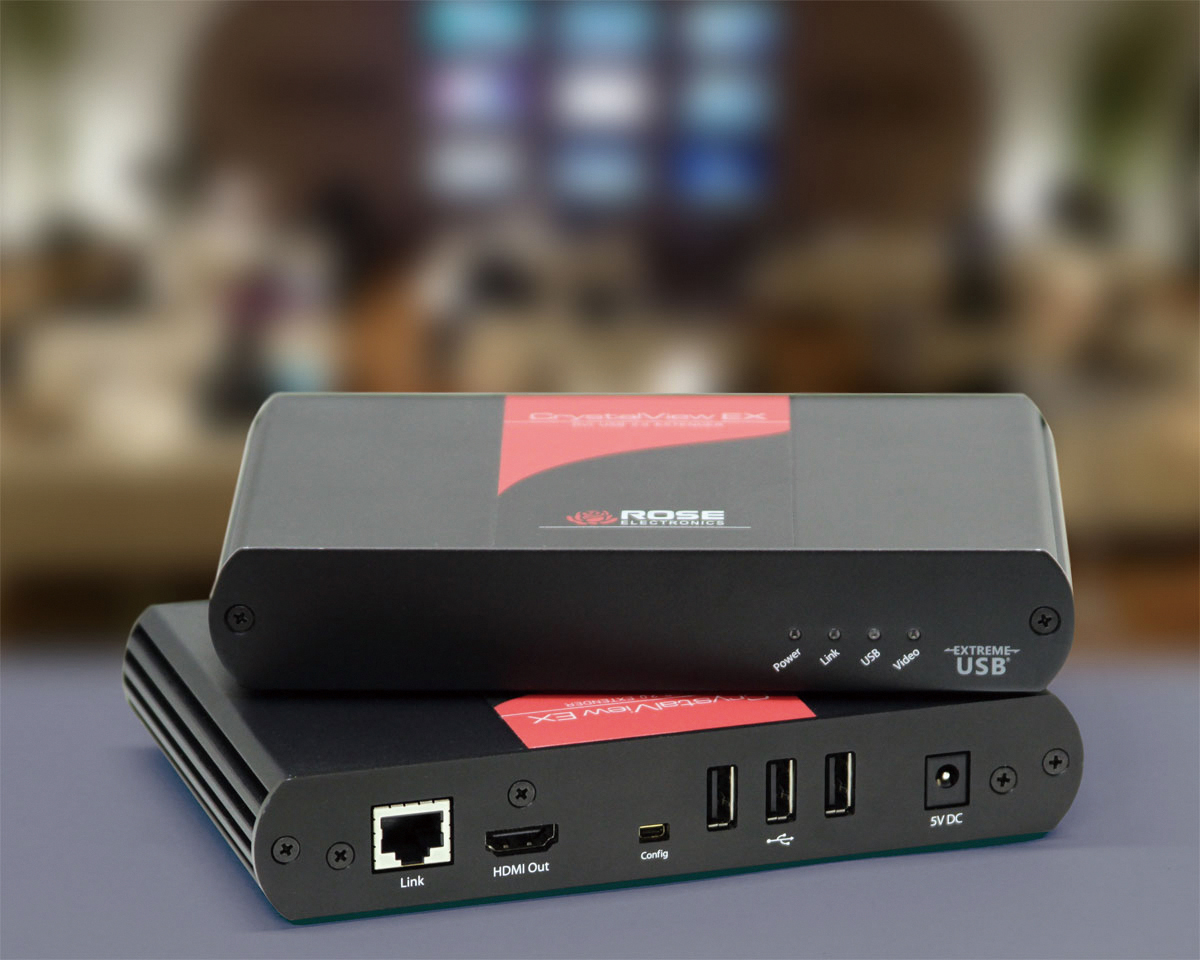

CrystalView EX HDMIエクステンダーは、ローカル側の送信機（Transmitter）ユニットと、リモート側の受信機（Receiver）ユニットで構成されており、最大100メートルのCATxケーブルで接続します。送信機ユニットはコンピュータのHDMI映像ポートおよびUSBポートに接続し、受信機ユニットはコンソール側のHDMIディスプレイおよびUSB 1.1/2.0デバイスに接続します。
設置方法
電源を接続した送信機ユニットをコンピュータに接続し、同じく電源を接続した受信機ユニットをコンソール側のディスプレイおよびUSB機器に接続します。最後に、2台のエクステンダー間をCATxケーブルで接続するだけで完了です。
音声
本製品は、HDMIに埋め込まれた標準的な音声機能を通じた音声伝送をサポートしています。また、USB 2.0経由のオーディオデバイスとしての音声伝送にも対応しており、主要なオペレーティングシステムで利用可能です。
仕様
| 外形寸法（幅×奥行×高さ） | 6.9×4.4×1.18インチ（175×112×30mm） |
|---|---|
| 重量 | 2.0ポンド（0.9kg） |
| 電源 | 100〜240VAC、50〜60Hz／外部アダプター：送信機：+5V、3A、接地／受信機：+5V、3A、接地／送信機：15W／受信機：15W |
| 解像度 | HDMI 1.3：非圧縮1080p、1920×1200、4K 30／36ビットカラー、Deep Color、x.v.Color、2Dおよび3D／USB 2.0スループット：最大40Mbps |
| 伝送距離 | HDMI 1920×1200：330フィート（100m） |
| コネクター | 送信機：HDMI映像：HDMIメス／USBホスト：USB Type-B／リンク：RJ45ジャック／電源：バレルジャック 受信機：HDMI映像：HDMIメス／USBホスト：USB Type-A x3（各500mA）／リンク：RJ45ジャック／電源：バレルジャック |
| 表示 | 本体電源：緑色LED／リンク動作中：緑色LED／映像動作中：緑色LED／USBステータス：緑色LED |
| 動作環境 | 動作温度：32〜104°F（0〜40℃）／保管温度：-4〜158°F（-20〜70℃）／相対湿度：20〜80％（結露なし） |
型番
キット（送信機、受信機、電源を含む）
| CRK-1DTXT-HD6 | CrystalView EX HDMIエクステンダー |
|---|
ラックマウントキット
| RM-CRV-EX/19 | 標準サイズのサーバーラックおよび機器ラック用19インチラックマウント |
|---|---|
| RM-CRVEX/PLT | ラックマウント用カバープレート |
ケーブル
| CAB-HDMIMM006 | HDMIオス－オスケーブル、6フィート（2.0m） |
|---|---|
| CAB-HDMIMM010 | HDMIオス－オスケーブル、10フィート（3.0m） |
| CAB-USBAB006 | USB A－Bケーブル、6フィート（2.0m） |
| CAB-USBAB010 | USB A－Bケーブル、10フィート（3.0m） |
