Orion Fx
コンパクトでコスト効率の高い固定ポートスイッチ、柔軟な接続オプションと高解像度ビデオサポートを提供
コンパクトでコスト効率の高い固定ポートスイッチ、
柔軟な接続オプションと高解像度ビデオサポートを提供
Orion Fx
- 1080p、1920×1200、2K/HD、4096×2160@60Hzに対応した中小規模向けフル機能デジタルKVMマトリクススイッチ
- コンピュータとリモートコンソールの間でHDと4K UHDの即時切り替えを可能にします
- DVI、HDMI、DisplayPort、VGA、SDIビデオ、USB-HID、USB2.0、USB3.0、アナログ/デジタルオーディオ、シリアルをサポート
- 1U〜4Uのモジュラー・シャーシ・フォーマット、CATxまたはファイバLC接続により、1G、3Gまたは1G/3G混在運用の16〜160のフレックスポートに対応
特徴
- コンパクトな1U、2U、4Uの筐体に16〜160ポートのポート構成、CATx、ファイバー、CATxとファイバーの混在のインターフェイスを搭載
- ダイナミックポートアサインにより、I/Oポートが自動的にCPUまたはコンソールデバイスとして設定されるため、設置作業が簡素化されます。
- 同じ解像度の機器を瞬時に遅延なく切り替え、最大4K/60Hzまでフレーム落ちのない視覚的なロスレス映像品質が得られます。
- RJ45ギガビットイーサネットポート×2によるIPマネジメントコントロールポート、メディアコントローラーとの統合のための包括的なAPIに対応
- 10Gマトリックス・グリッド・ポートは、CATxまたはファイバー・リンクを使用して複数のOrion FXスイッチの相互接続を自動化し、より高速で信頼性の高いシステム全体の通信を実現します。
- リモートデバイスの設定と管理を行うJavaベースの管理ツール
- 各ユーザーのディスプレイに直感的なOSDを表示し、使いやすさとスイッチングを簡略化
- DVI、HDMI、DisplayPortなどの異なるシングルリンクのビデオフォーマットを混在させることができ、VGA入力とDVI出力の間でビデオスケーリングオプションを使用することができます。
- オプションのリダンダント電源で耐障害性を高め、ラックマウント可能な筐体を採用
- 冗長チャネル、SNMPv3、LDAPS、1G/3G互換、IPv6対応

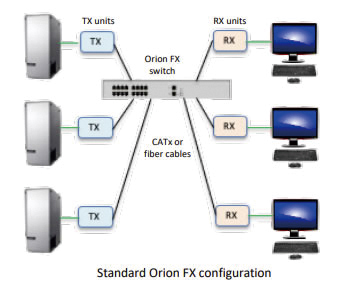

Orion FX Digital KVMスイッチは、ユーザーとコンピューティングリソース間の接続を確立するために使用されるプラットフォームで、視覚的にロスレスで、非常に鮮明でクリアな映像を提供します。
信号フォーマットが混在するOrion XTトランスミッターとレシーバーデバイスは、スイッチへのI/Oアクセスを容易にし、接続時に各I/Oデバイスを自動的に認識し設定することができます。
Orion FXスイッチと外部エクステンダー装置は、スイッチのポート密度に応じて、すべてCATx、すべてファイバー、またはCATxとファイバーの混在が可能です。SDI/SD/HD/3Gは、同軸インターフェースでもサポートされています。
最大480Mbpsの高速USB2.0、最大5GbpsのUSB3.0、シリアルRS232/RS422、アナログ/バランスオーディオ、デジタルオーディオなど、選択した送受信インターフェースに応じて、一般ユーザーやPCの周辺機器の切り替えや拡張を行うことが可能です。
キーボードやマウス、USBタッチスクリーンなどのUSBポインティングデバイスのUSB-HIDを自動的にサポートします。

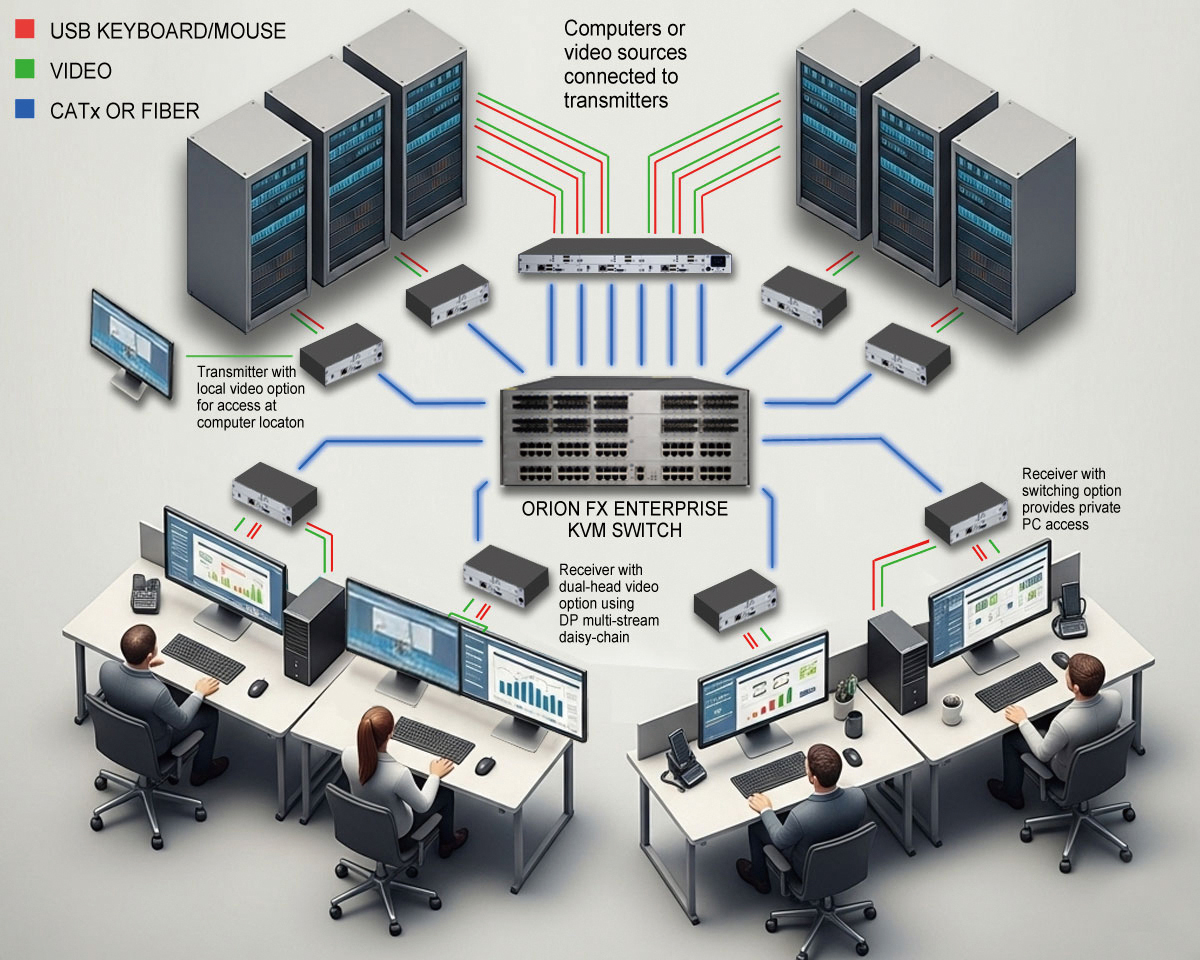

Orion FXのインストールを簡単に拡張することができます。付属のMatrix-Gridソフトウェアにより、CATxやファイバータイラインによるマルチマトリクス接続を自動化することができます。このようにして、既存のシステムにI/Oポートを追加したり、遠隔地のユーザーやリソースを中央のシステムに接続したりすることができます。
アプリケーション
Orion FXは、単一または複数のビデオインターフェイス形式による集中型デジタルKVMマトリックスサポートと、さまざまな周辺機器の統合を必要とするあらゆる用途に適しています。
一般的な用途としては、産業用制御デスク環境、放送スタジオ、工場フロアオートメーション、AV配信、中継車、コンサートや劇場、医療画像、その他の産業・軍事用途などが挙げられます。
システム説明
1、2、4Uのコンパクトなサイズと最大160のFlex-Portを備えたOrion FXマトリックススイッチングシステムは、小規模から中規模のアプリケーションだけでなく、大規模なエンタープライズシステムもサポートするように設計されています。
2K60と4K60の両方のビデオ要件をサポートするOrion FXは、ホストと周辺機器接続用のCATxおよびファイバーインターフェースと同様に、1つのシャーシ内で1Gおよび3G技術を促進します。
カスタム設計のシャーシオプションは、40ポートから最大160ポートまで完全にノンブロッキングでシステムを拡張することにより、将来のフィールドアップグレードを可能にします。
自動設定
Orion XTトランスミッターまたはレシーバーデバイスがOrion FXスイッチに接続されると、内部制御ソフトウェアがFlex-PortをCPUまたはコンソールデバイスとして認識し、自動構成します。
このFlex-Port技術により、通常は特定のI/O要件に合わせてポートを事前設定しなければならないシステム設置者の時間を大幅に短縮することができます。
また、アーティファクトフリーのスイッチング技術に対応しており、他のシステムで見られるような目の疲れや煩わしいビデオテアリングを軽減することができます。
互換性
Orion FXは、ユーザーエンドポイントの正しいリンク速度とインターフェース、およびそのコーデックバージョンが設定されれば、すべてのOrion XTエクステンダーと互換性があります。
DVI-D、DVI-I、DisplayPort、HDMIなど複数の同時ビデオフォーマットに対応し、DVI入力とHDMI出力など、いくつかのビデオフォーマットを混在させることができます。
対応ビデオインターフェース
Orion FXは、接続された送信機と受信機の間でデジタル化された信号を受信し送信するため、スイッチングと管理機能を提供します。
Orion FXでスイッチングされる映像信号には、以下のものがあります。
- VGA最大1920×1200 @ 60Hz（DVI-Iインターフェース経由）
- DVI-Dシングルリンク、DVI-Dデュアルリンクで1080p、1920×1200、2048×1152まで対応
- 最大1080p、1920×1200、2048×1152のHDMIビデオ（エンベデッドオーディオ）
- 最大3840×2160 @ 60Hz（4K60）までのHDMI 2.0ビデオ（エンベデッドオーディオ）
- DisplayPort 1.1ビデオ、最大4096×2160@30Hz（4K30）オーディオ内蔵
- 最大4096×2160@60Hz（4K60）までのDisplayPort 1.2ビデオとエンベデッドオーディオ
- SDI SD/HD/3G 720p/50/60、1080i/50/60、1080p/50/60
仕様
| 外形寸法 | 1U：449×442×44 mm、2U：449×442×90 mm、4U：449×442×177 mm |
|---|---|
| 重量 | 1U：7.7Kg、2U：11Kg、4U：19Kg |
| シャーシラック スペック | 1U：16、24、32、40 ports、2U：32、40、48、64、80 ports、4U：120、128、144、160 ports |
| 電源 | 1U：100-240VAC、50/60Hz、3.0A、2U：100-240VAC、50/60Hz、4.0A、4U：100-240VAC、50/60Hz、5.8A |
| 入力-出力 | 16x～160 x CATx（RJ45）またはLC Fiber、2×RJ-45ギガビットイーサネット管理 |
| リンクケーブル距離 | CATx 1G 140m、CATx 3G 100m、M-mode OM3 50μ 1,000m、M-mode 50μ 400m、Single-mode 9μ 10Km、Single-mode 9μ、3G 5Km |
