SOLAR MEMS Technologies
中軌道および低軌道向けの高い精度と 信頼性を持つ耐放射線性太陽センサー

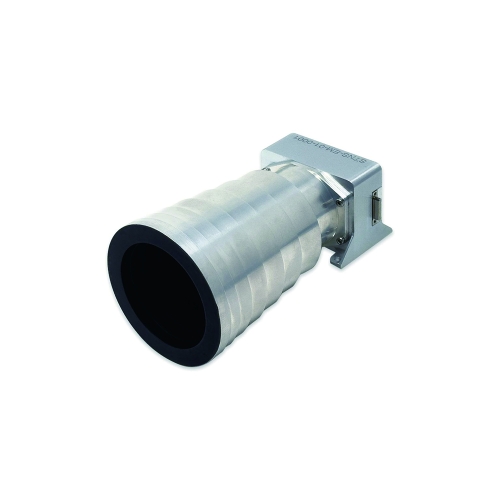

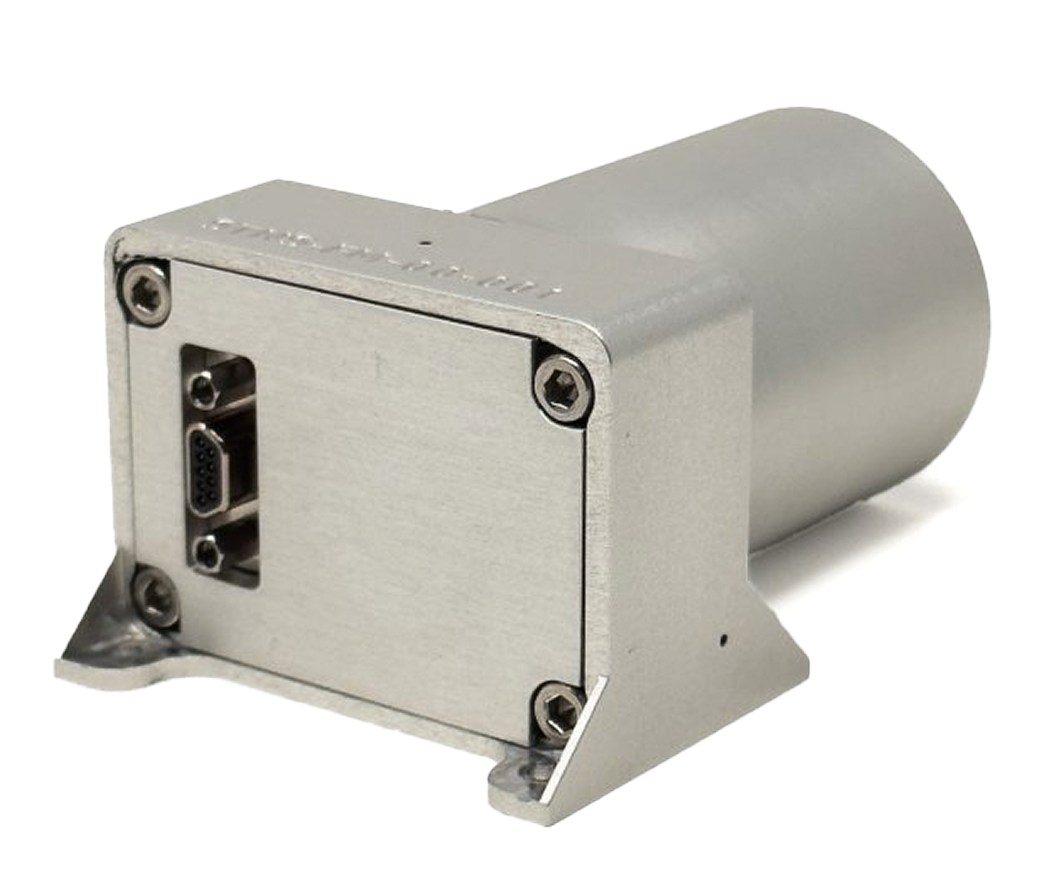

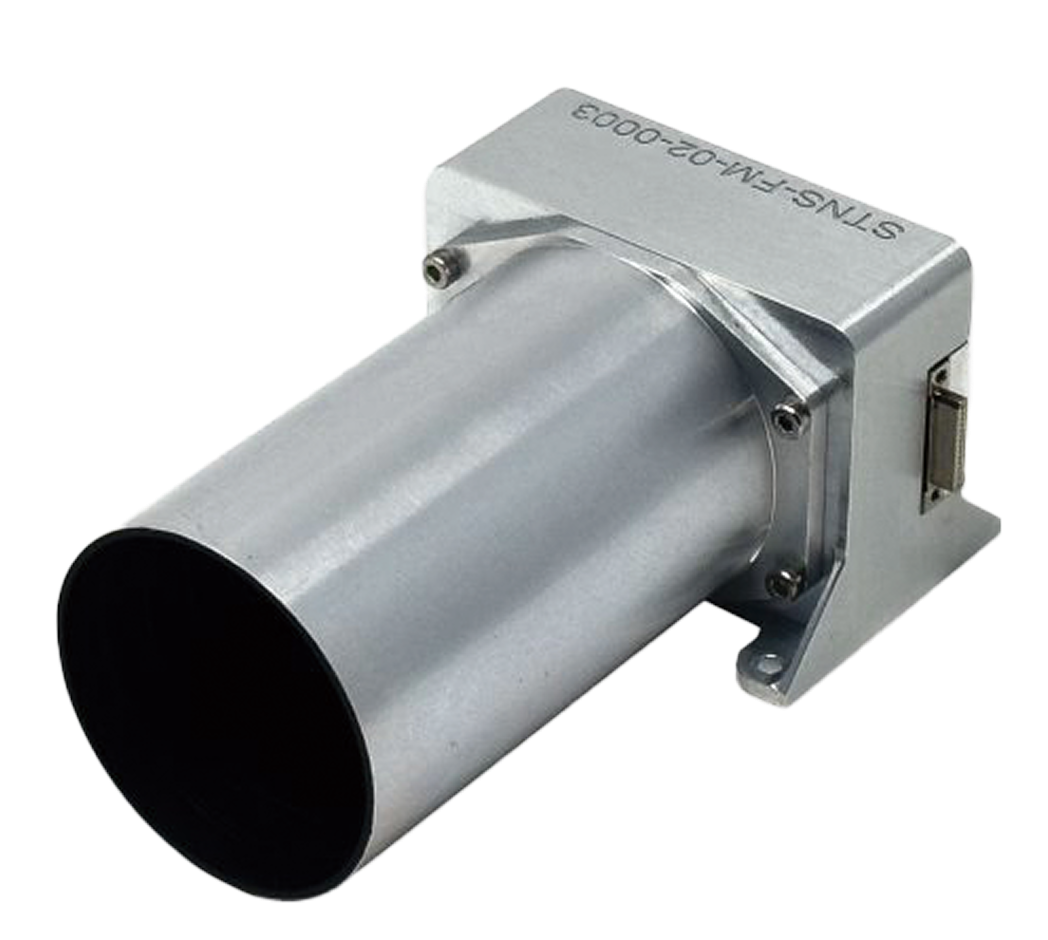

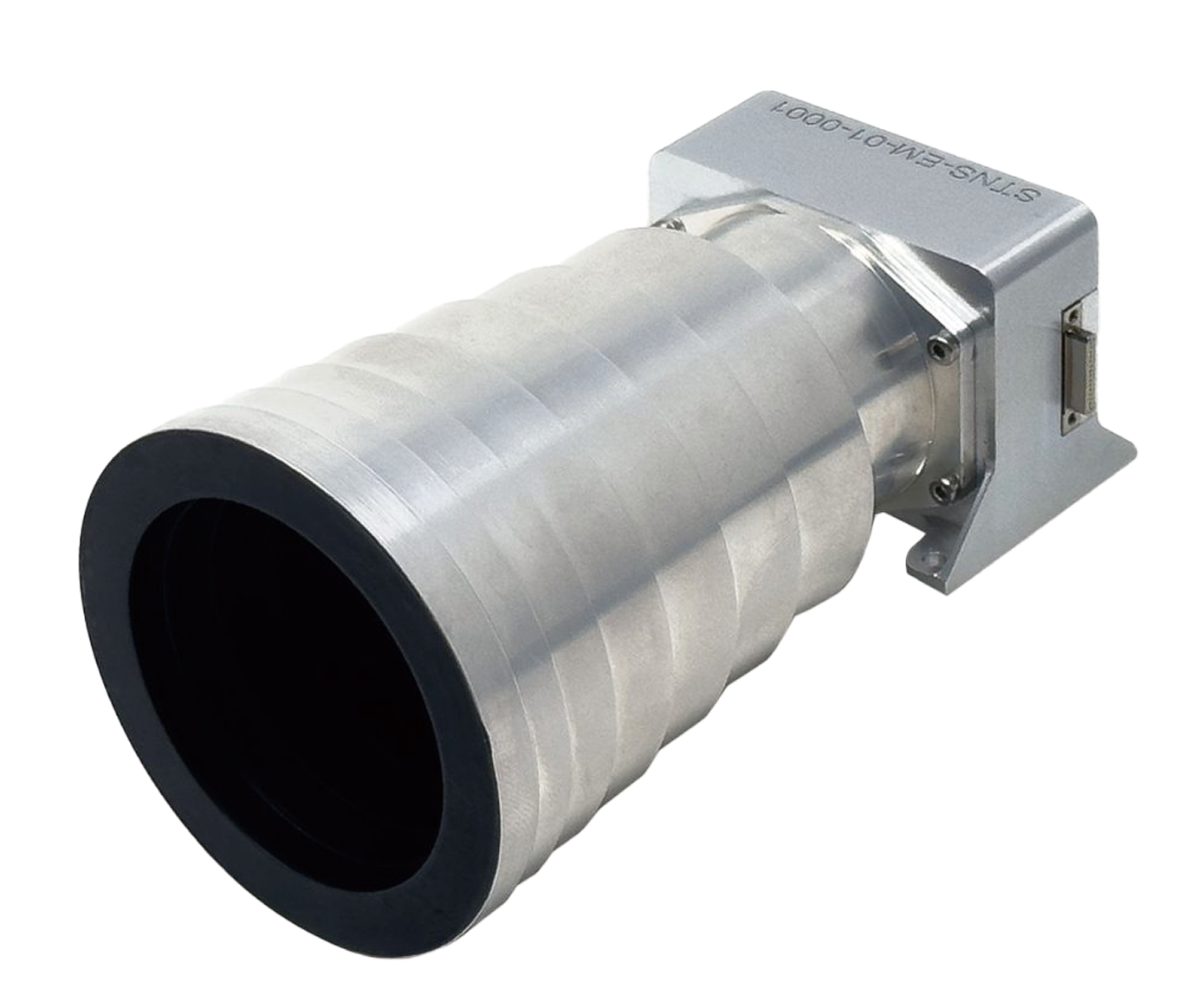

小型衛星用スタートラッカー

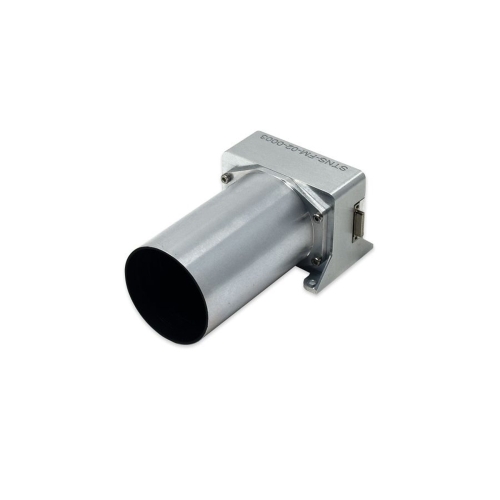

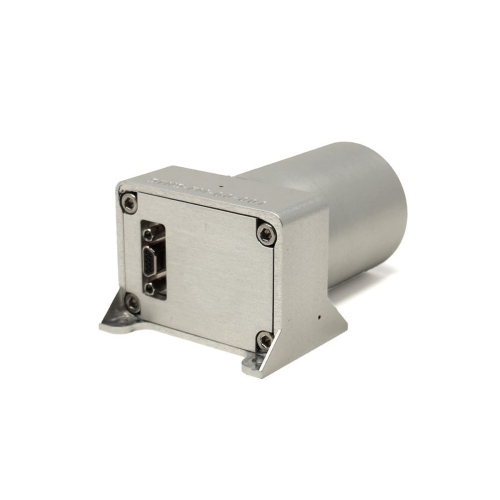

nanoST
撮影した星空から星や星座を識別して衛星の方向と姿勢を高精度に制御
「nanoST」は衛星の姿勢決定に高精度なデバイスです。このセンサーは、内蔵CMOSデバイスで星野画像を撮影し、星や星座を識別して、衛星の方向と姿勢を高精度に決定します。 「nanoST」は、広く利用されているCOTSデバイスと宇宙グレードの部品を組み合わせることで堅牢性を確保しており、プラグアンドプレイで動作するため、追加の電子機器やモジュールは必要ありません。
| インターフェース | デジタル |
|---|---|
| 視野角 | 15度 |
| 電力 | 5V、1W |
| 適格性評価温度 | -30～70°C |
| 公称温度 | -20～50°C |
| 限界温度 | -45～85°C |
| 適格性評価 | ［正弦波］20g@10～100Hz ［ランダム］20.1gRMS ［SRS］1500g@2kHz |
| 精度 | ［XY （3σ）］40秒角 ［Z （3σ）］200秒角 |
| 通信規格 | RS422 / TTL |
| 耐放射線 | 低軌道において5年間 （追加シールド無しで最大8年間） |

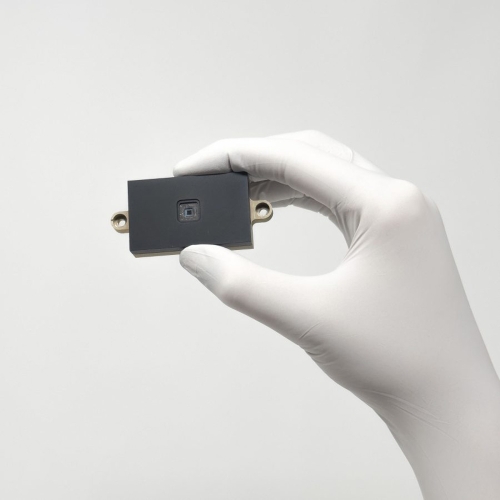

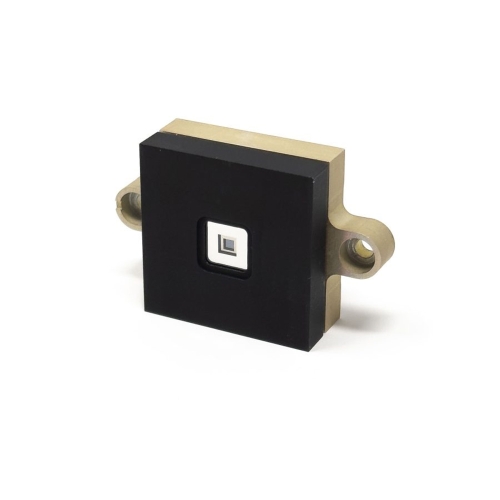

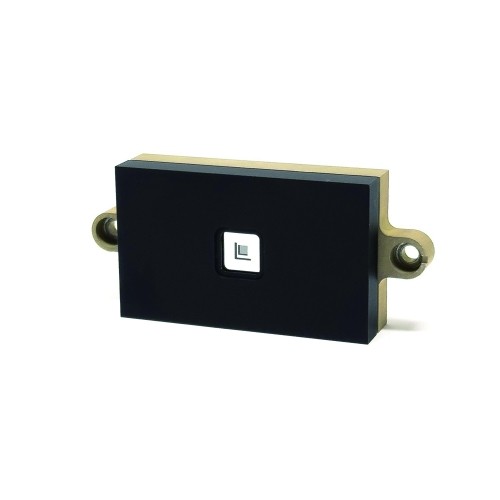

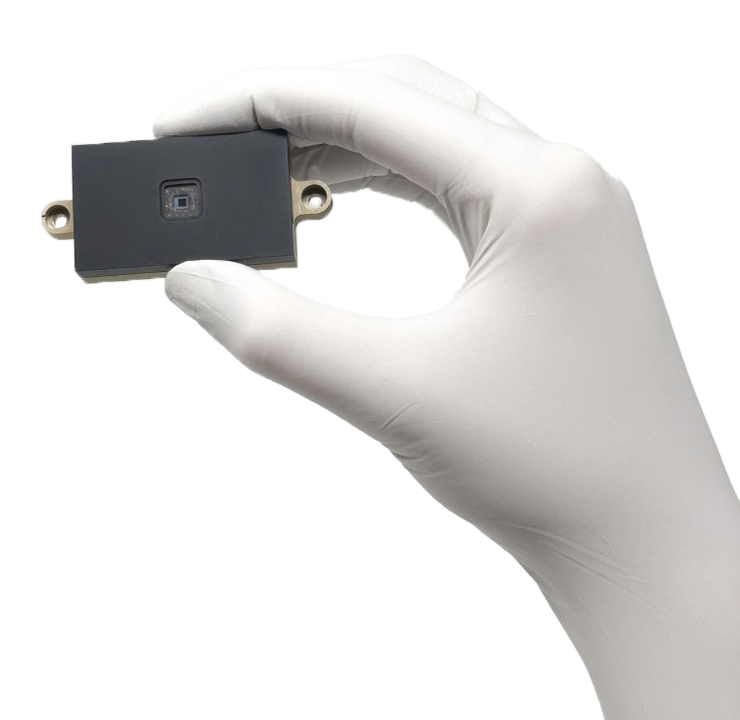

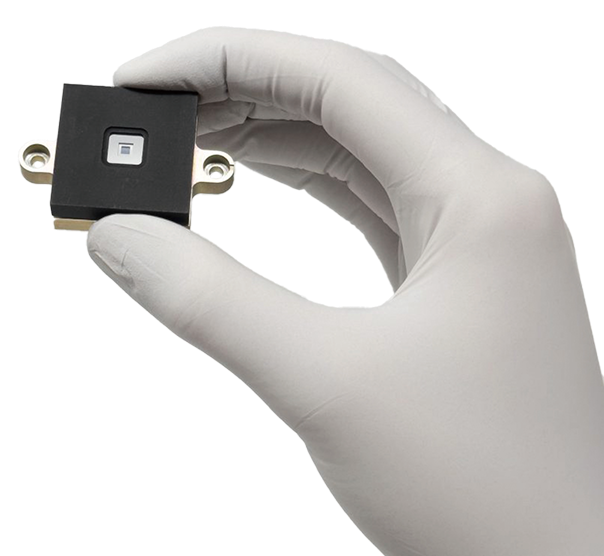

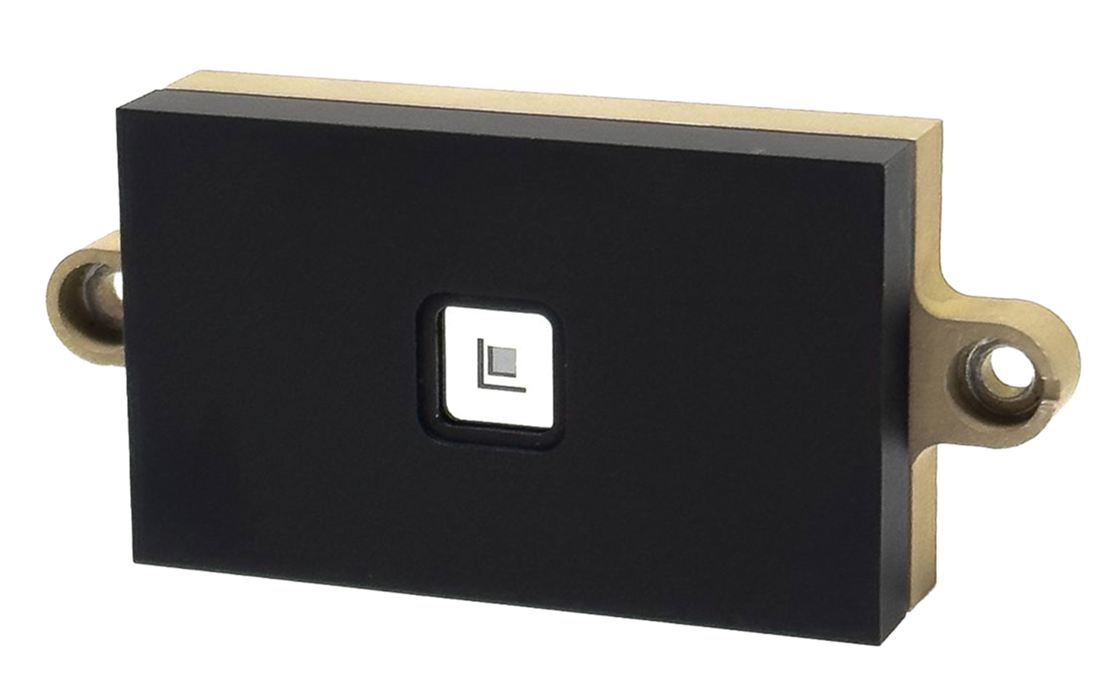

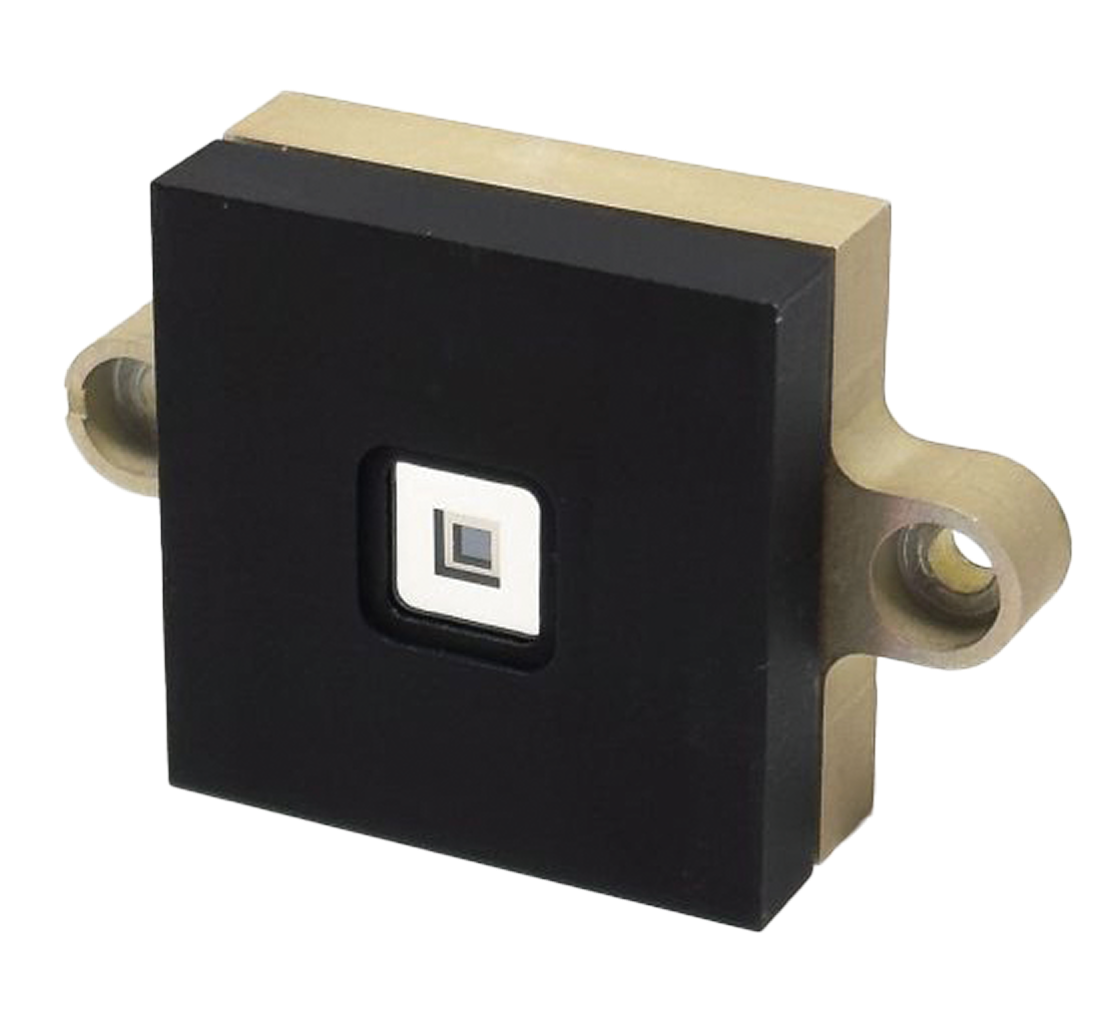

高精度太陽光センサー（デジタル／アナログ）

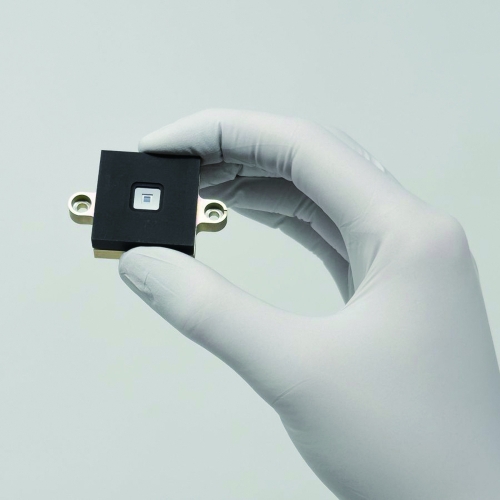

SSOC D60／SSOC A60
デジタルまたはアナログ入力から太陽光の入射角を2軸で測定しその微分値を提供
サンセンサーオンチップ（SSOC）は、MEMS製造プロセスをベースとし、高精度太陽追跡、測位システム、姿勢検出のための高度に統合されたセンシング構造を実現します。 「SSOC-D60」デバイスは、太陽光の入射角を2軸で測定します。マイクロプロセッサを搭載しており、外部計算を必要とせず、デジタルまたはアナログインターフェースを介して太陽光の入射角とその微分値を直接提供します。
| インターフェース | デジタルまたはアナログ |
|---|---|
| 視野角 | ±60度 |
| 電力 | 5V、75mW （デジタル）、5V、25mW （アナログ） |
| 動作温度 | -30～85°C（デジタル）、-45～85°C（アナログ） |
| 適格性評価 | ［耐放射線］30 Krad （デジタル）、>100 Krad （アナログ） ［ランダム耐振動］14,1g（デジタル）、28.5g（アナログ）@20～2000Hz ［耐衝撃］3000g@1～100 ms |
| 精度 | < 0.3度 （3σ）、< 0.05度 （precision） |
| 質量 | 35g （デジタル）、25g （アナログ） |

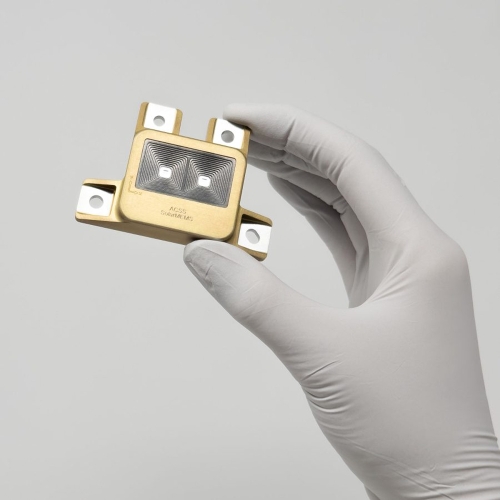

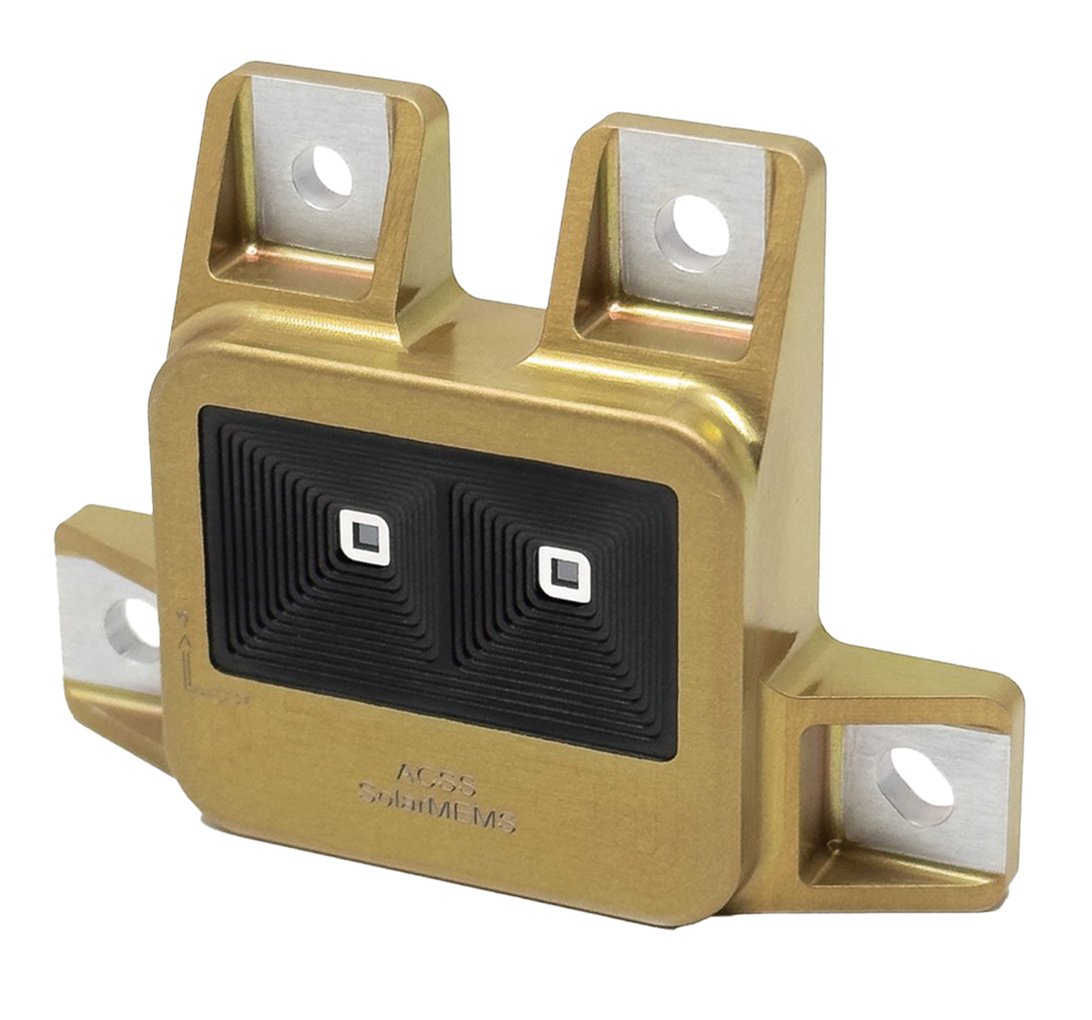

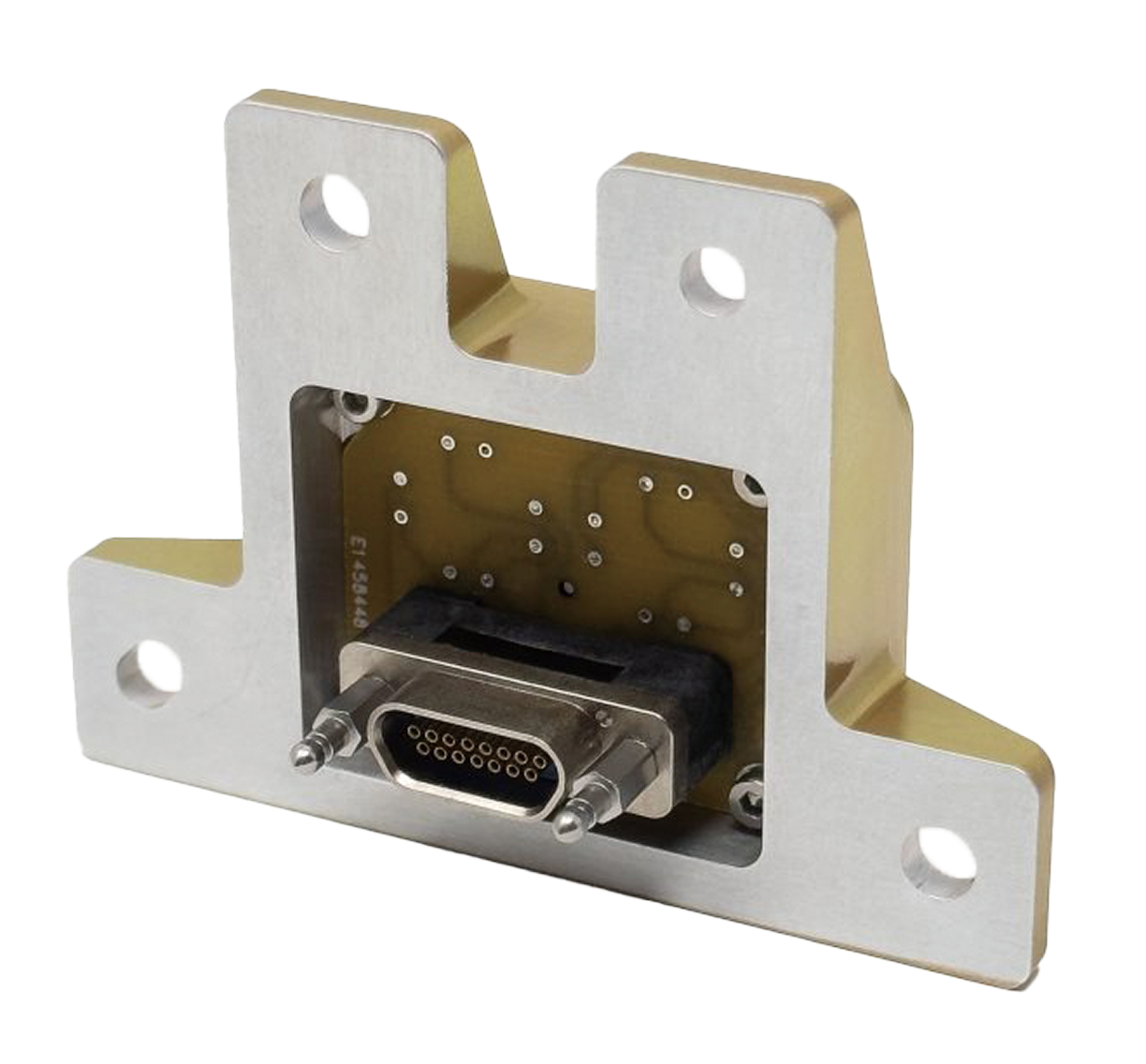

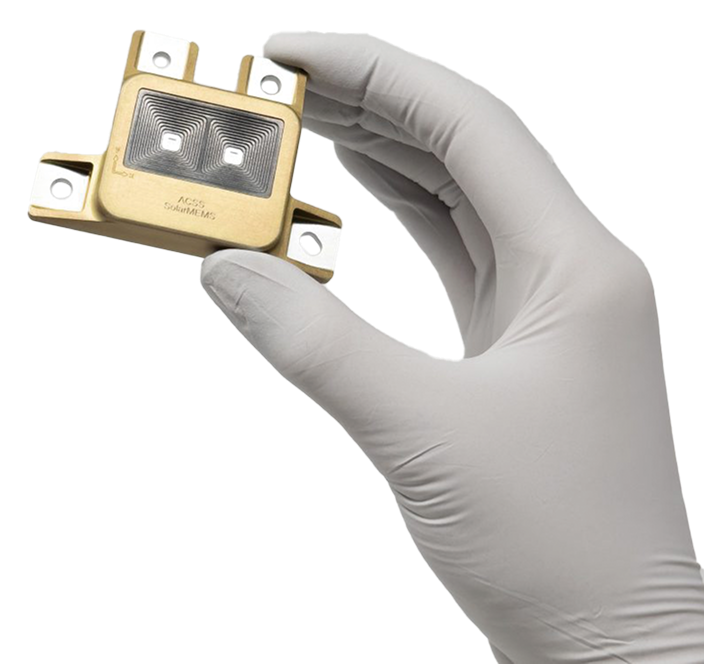

高度粗太陽センサー

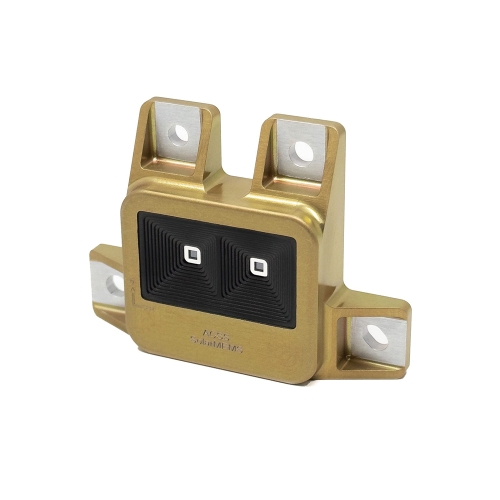

ACSS
耐放射線性と高い信頼性を持ち太陽光の入射角を2つの直交軸で測定し高い感度を実現
高度粗調整太陽センサー（ACSS）は、太陽追尾と姿勢決定のための装置です。このセンサーは、太陽光の入射角を2つの直交軸で測定し、設計上の幾何学的寸法に基づいた高い感度を実現します。
| インターフェース | アナログ |
|---|---|
| 視野角 | ±60度 |
| 電力 | 15～30V、3mA |
| 動作温度 | -45～85°C |
| 適格性評価 | ［耐放射線］200Krad（gamma）、8e11 10 MeV （protons） ［機械的テスト］衝撃2000g、18.3g@20～2000Hz ［耐久テスト］600サイクル、-55～105℃、2000時間、125℃環境 ［EMC/ESD］ECSS-E-ST-20-07C、MIL-STD-461F |
| 精度 | <3度（3σ、校正無し） |
| 質量 | 40g |

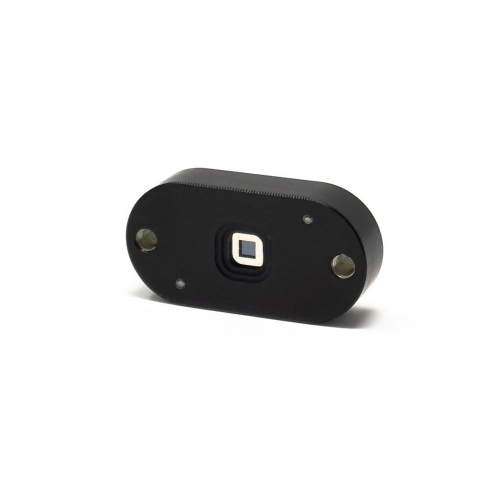

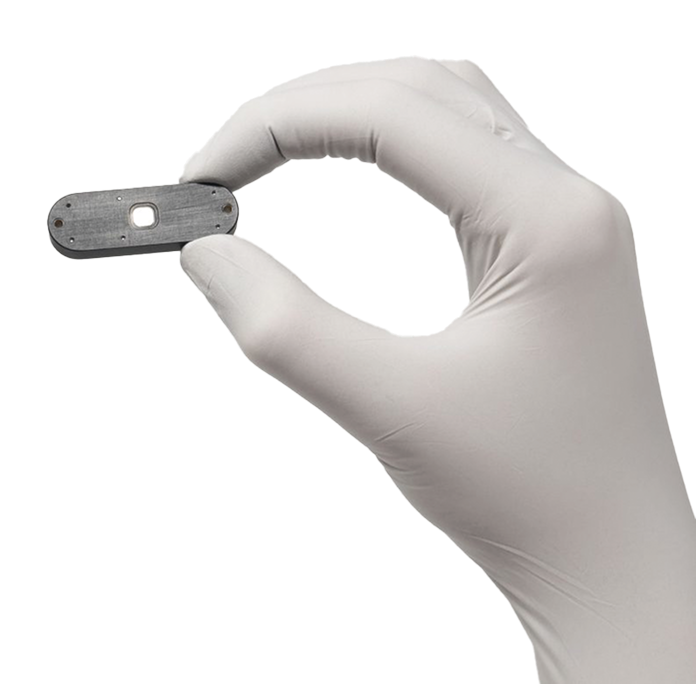

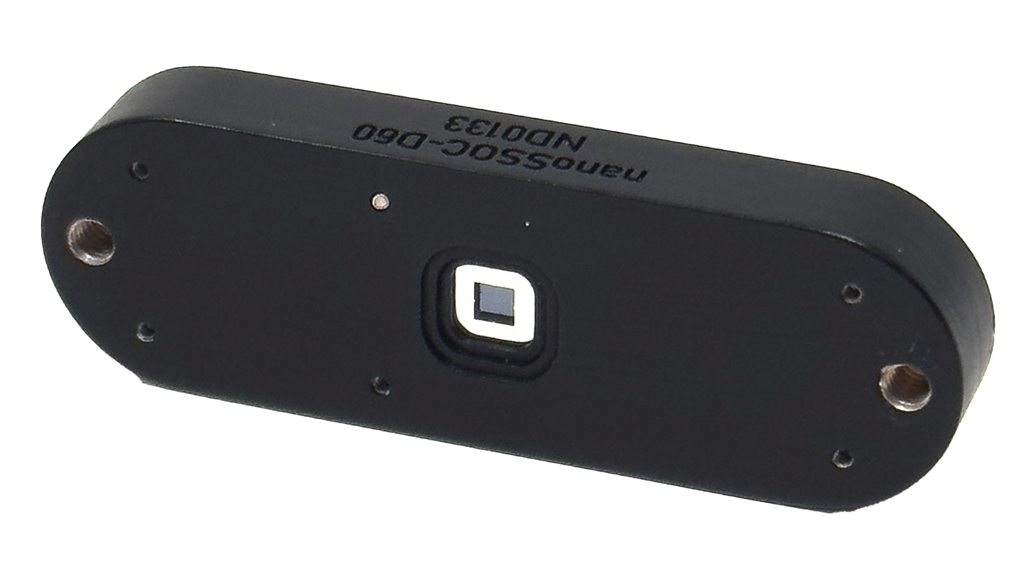

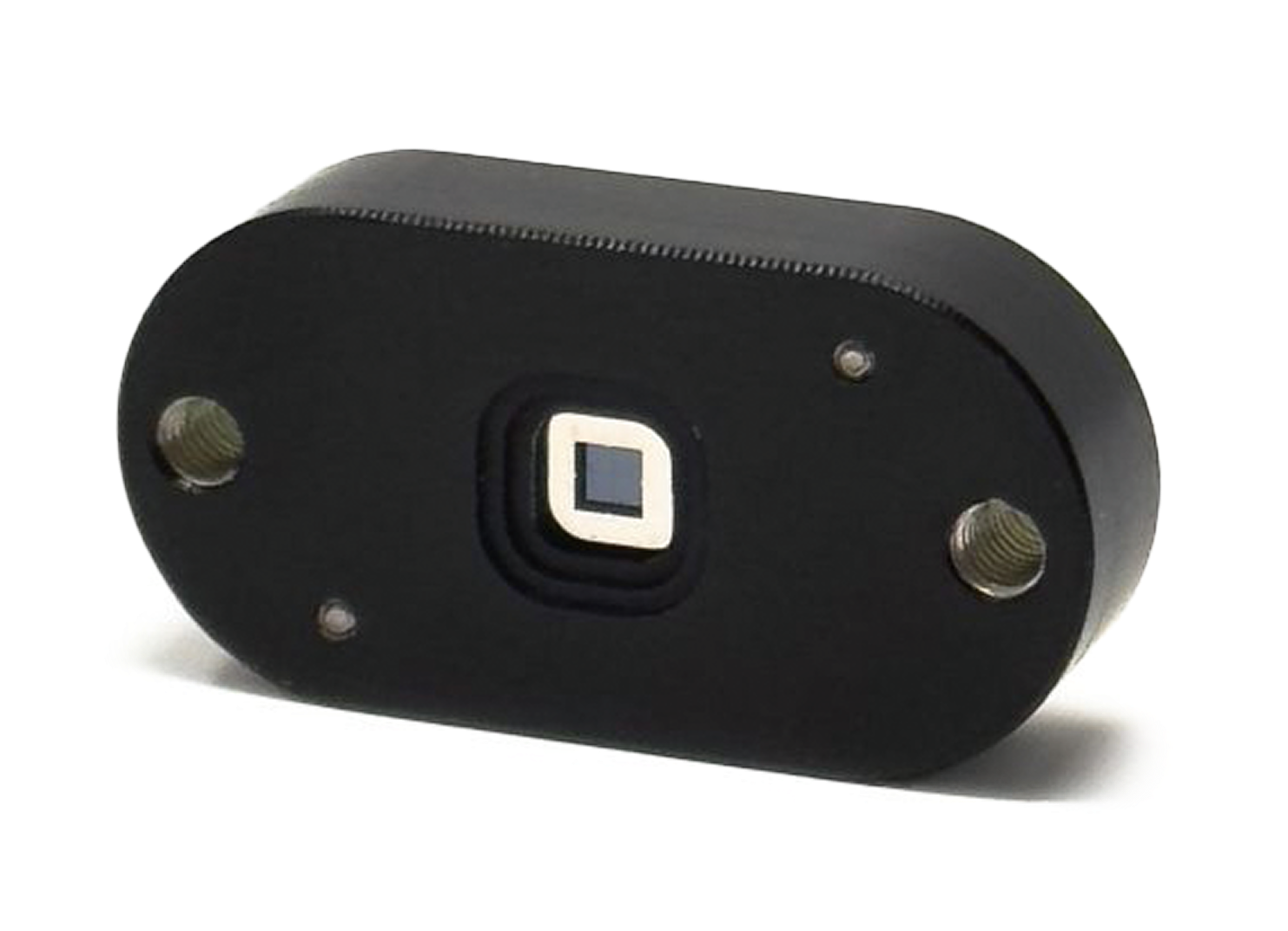

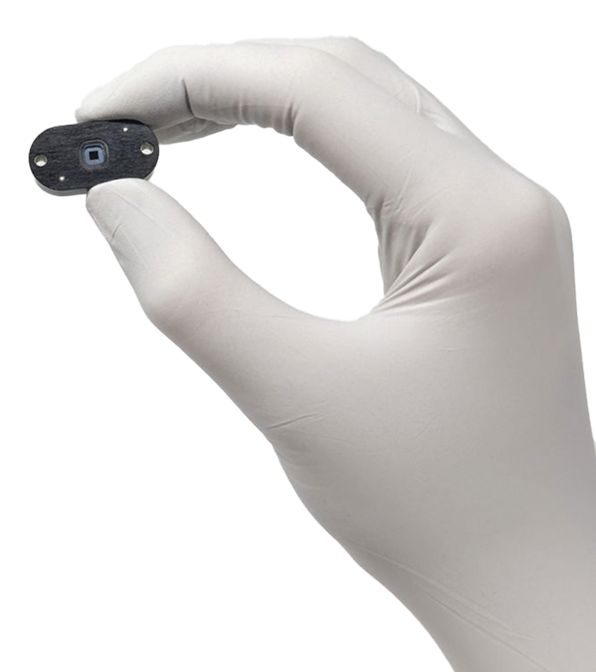

超小型衛星向け太陽光センサー（デジタル／アナログ）

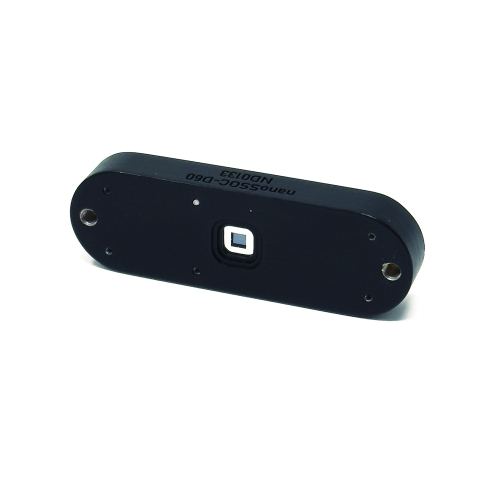

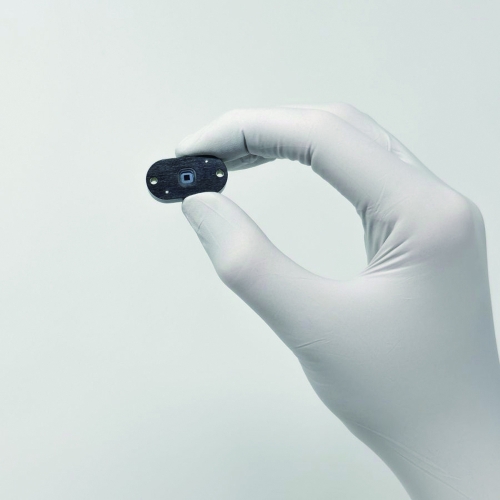

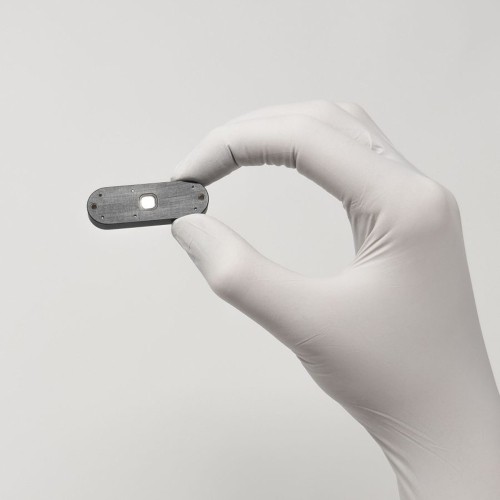

nanoSSOC D60／nanoSSOC A60
小型、軽量、低消費電力で低コストの2軸型太陽センサー（デジタル／アナログ）
ナノサンセンサーオンチップ（nanoSSOC）は、小型、軽量、低消費電力を特徴としており、高精度な太陽追尾、指向、姿勢決定を可能にする2軸低コスト太陽センサーです。このデバイスは、太陽光の入射角を2つの直交軸で測定し、設計の幾何学的寸法に基づいた高い感度を実現します。
| インターフェース | デジタルまたはアナログ |
|---|---|
| 電気的出力 | UART, I2C, SPI （デジタル）、x4アナログ電圧出力 （アナログ） |
| 視野角 | ±60度 |
| 電力 | 3.3/5V、2mA |
| 動作温度 | -30～85°C |
| 適格性評価 | ［耐放射線］30Krad（デジタル）、>100Krad（gamma）6MeV 3000Krad （protons）（アナログ） ［ランダム耐振動］14,1g@20～2000Hz ［耐衝撃］3000g@1～100 ms |
| 精度 | < 0.5度 （3σ）、< 0.1度 （precision） |
| 質量 | 6.5g （デジタル）、4g （アナログ） |

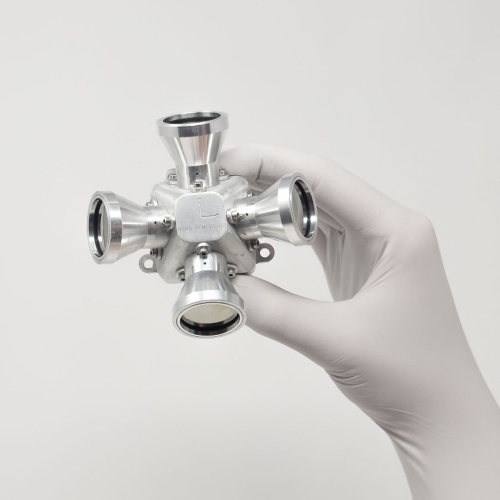

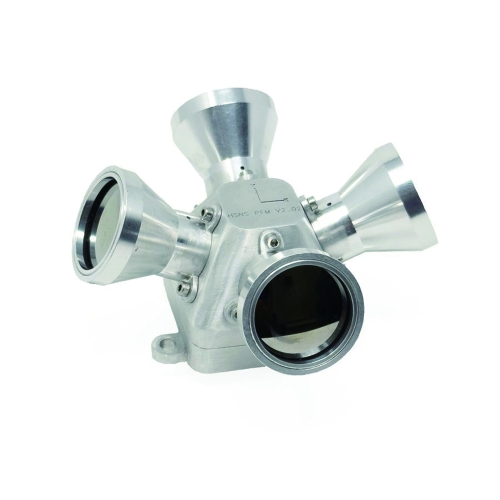

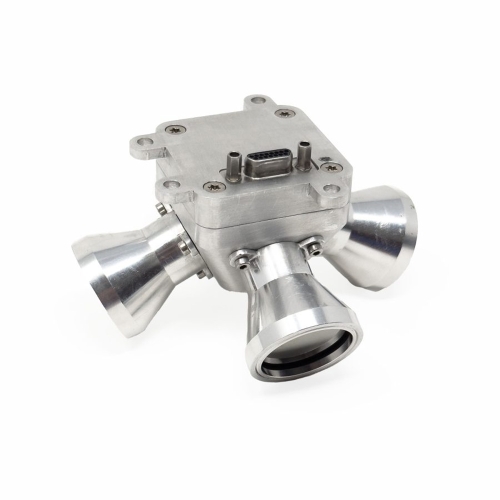

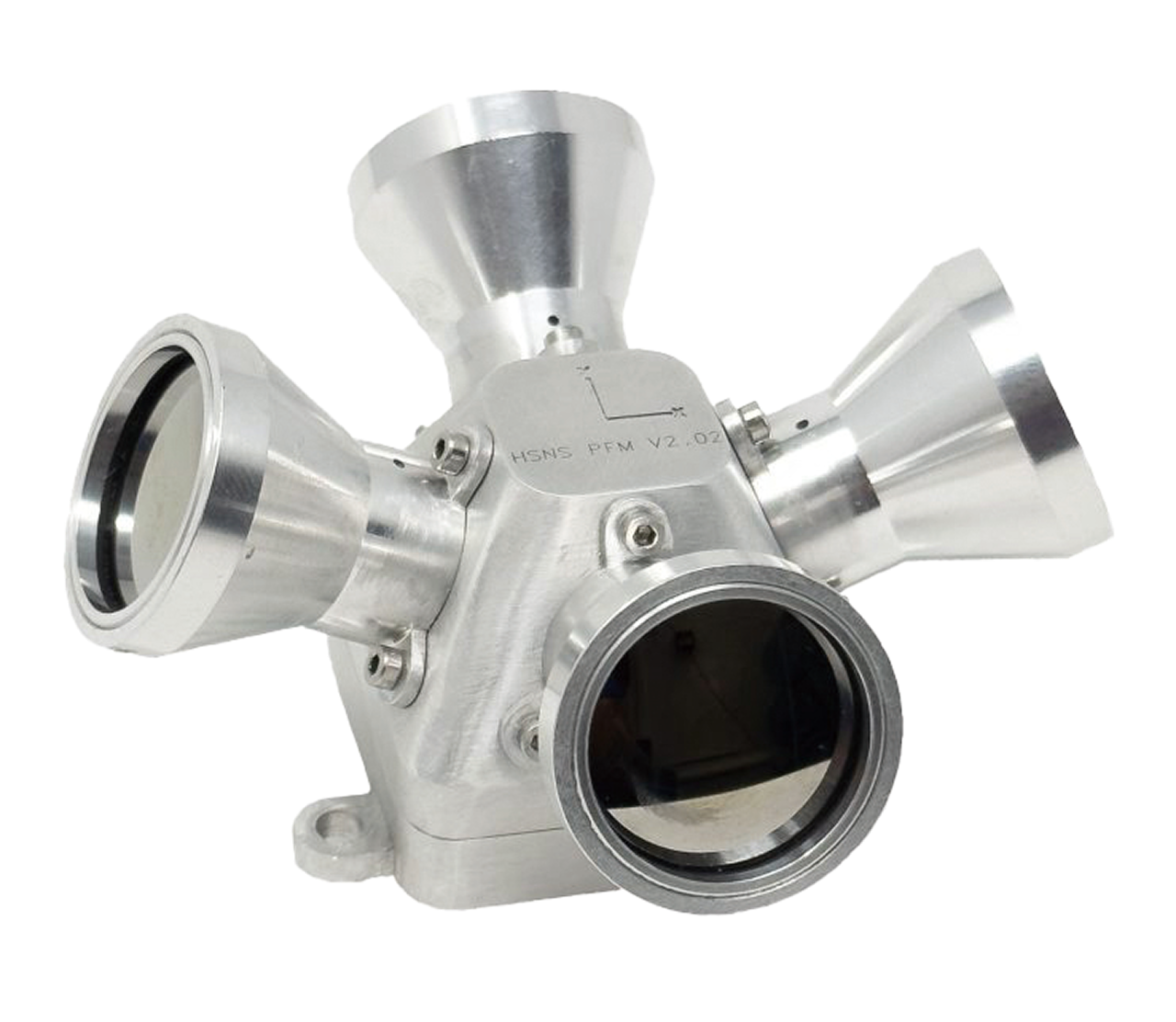

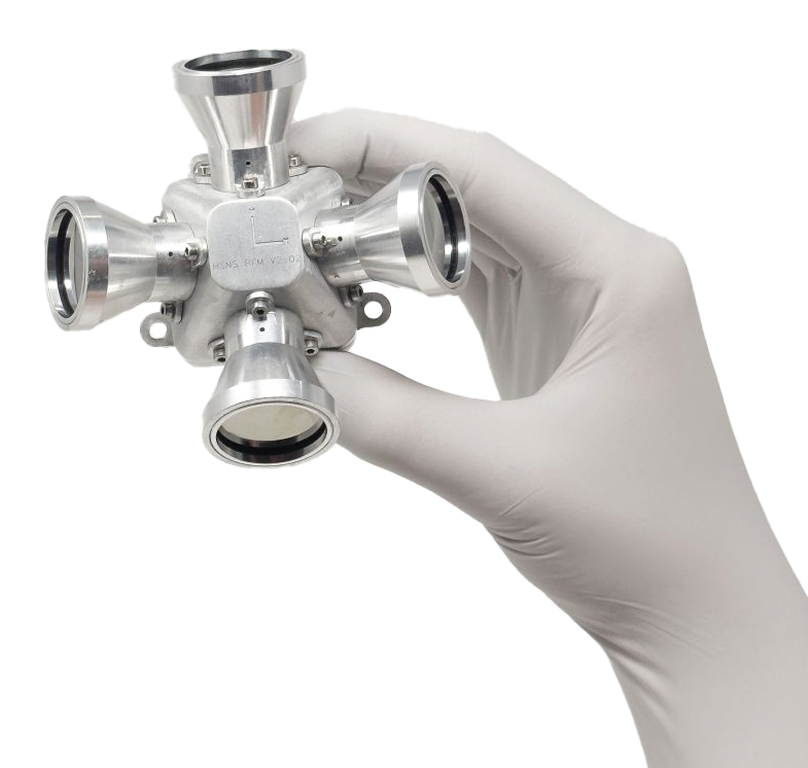

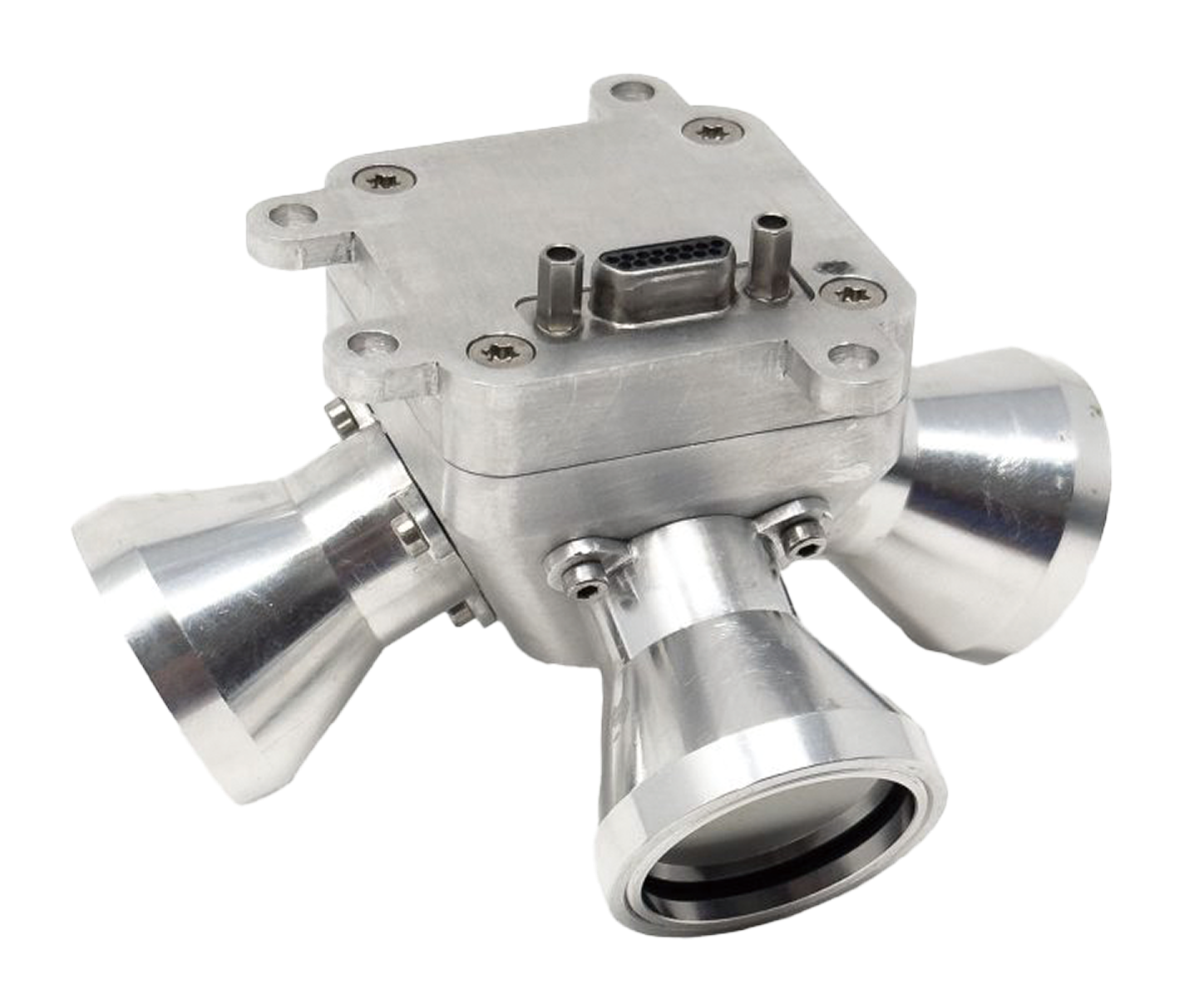

超小型衛星向け地球センサー
HSNS
地球探知と地球中心方向測定用の4方向サーモパイルセンサー
超小型衛星向けホライゾンセンサー（HSNS）は、地球探知および天底ベクトル決定用のクワッドサーモパイルセンサーです。このデバイスは、4つの赤外線センサーで宇宙と地球からの赤外線放射を測定し、正確で信頼性の高い探知と姿勢決定を実現します。
| インターフェース | デジタル |
|---|---|
| 電気的出力 | UART, I2C |
| 各IRセンサーのFOV | ±2.5度 |
| 視野角 | ±64度 |
| 電力 | 5V、150mW |
| 適格性評価 | ［動作温度］-30～70°C ［耐放射線］30Krad |
| 精度 | < 1度 （3σ） |
| 質量 | 120g |
